A needle or roller bearing with a thick outer ring designed to roll directly on a track, cam or rail while carrying heavy and shock loads.
הסבר

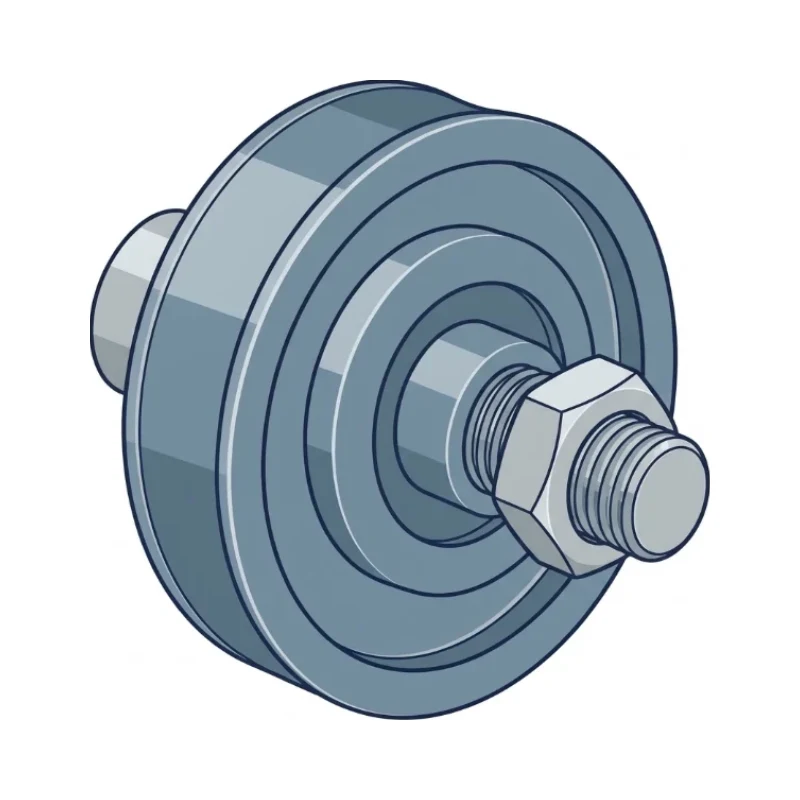

בגרסה עם פין מושחל (Stud) מרכיבים אותו ישירות לחור בזרוע, ובגרסה בלי פין (Yoke) הוא יושב על ציר בין שתי דפנות. פני הטבעת החיצונית יכולים להיות גליליים או מעוגלים מעט (crowned), כדי למנוע עומסי קצה כשיש אי-יישור. יש גם דגמים עם תותב אקסצנטרי בפין לכוונון מרווח מול המסילה.
מה זה אומר בפועל
במכונת אריזה, גלגלת עוקב מותקנת על פין בזרוע ומתגלגלת בחריץ של פיקה מסתובבת. כשהפיקה מסתובבת, הזרוע עוקבת אחרי הפרופיל ומבצעת תנועה מתוזמנת. במסילות שינוע, כמה גלגלות כאלה מחזיקות עגלה מעל ומתחת לפרופיל, ובאחת מהן יש פין אקסצנטרי שמסובבים כדי לבטל את החופש.
למה זה חשוב
- נושא עומסים רדיאליים גבוהים ומכות בנפח קטן.
- הטבעת העבה מתגלגלת ישירות על המשטח, בלי צורך במסלול נפרד.
- התקנה פשוטה עם פין מושחל ואום, וכוונון חופש בגרסה האקסצנטרית.
בעיות נפוצות ופתרונות
- משטח מסלול רך → שקיעה ושחיקה; הדירוג בקטלוג מניח מסלול מוקשה, ובמסלול רך מפחיתים את העומס המותר לפי טבלאות היצרן.
- הידוק חסר או הידוק יתר של הפין → הפין מתכופף או נשבר; מהדקים לפי המומנט בקטלוג.
- סיכה לא מספקת → בלאי מהיר של המחטים; משמנים דרך חור הסיכה בפין לפי ההוראות.
- עומס קצה כשהמסלול לא מקביל לציר הגלגלת → בוחרים טבעת קמורה.
איפה משתמשים
- עוקבי פיקה במכונות אריזה ודפוס
- מסילות ועגלות שינוע
- מחליפי כלים ושולחנות מסתובבים
- תרני מלגזות ומגבהים
- מכונות טקסטיל
- מנגנוני הובלה בקווי ייצור
