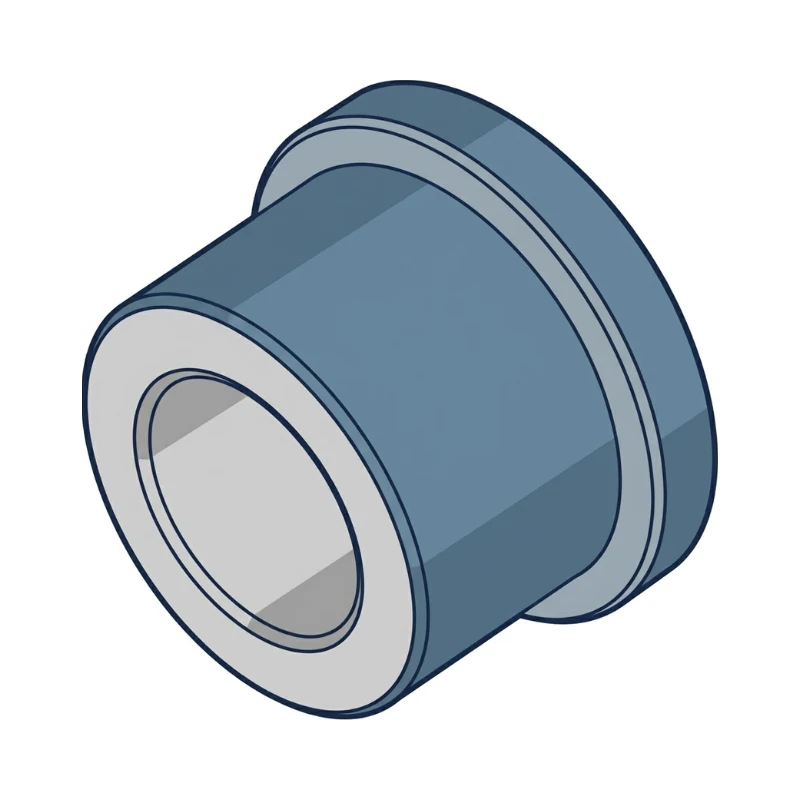

A cylindrical sleeve acting as a plain (sliding) bearing between shaft and housing.
הסבר
החומרים הנפוצים הם ברונזה ספוגת שמן, קומפוזיט פלדה-PTFE (סוג DU) ופלסטיק הנדסי (igus). הוא מתאים למהירות נמוכה, לתנועה מתנדנדת ולעומס הלם. הוא סובל לכלוך ופועל בלי שימון חיצוני.
מה זה אומר בפועל
בציר של זרוע מתנדנדת, תותב ברונזה נלחץ לקדח בזרוע, ופין מפלדה מוקשה מסתובב בתוכו. אין כדורים ואין כלוב, והעומס מתפזר על כל שטח המגע. בתותב ספוג שמן, השמן יוצא מהנקבוביות כשהתותב מתחמם בתנועה וחוזר אליהן כשהוא מתקרר. התותב נלחץ לבית בהתאמה הדוקה, והקדח הפנימי שלו מתכווץ מעט בגלל הלחיצה.
למה זה חשוב
- תופס מקום רדיאלי קטן בהרבה ממסב גלגול.
- סובל עומסי הלם ותנועות תנודה קטנות, שבהן מסב גלגול נשחק מקומית.
- זול, שקט ופשוט להחלפה.
- מתאים לסביבה מלוכלכת או רטובה, ויש סוגים שעובדים במים.
בעיות נפוצות ופתרונות
- חימום ונעילה במהירות גבוהה → בודקים ערך PV ומקדם חיכוך, ובמידת הצורך עוברים למסב גלגול.
- הקדח מתכווץ אחרי הלחיצה והפין נתקע → קובעים את סבולות הבית והפין לפי היצרן, שכבר מביאות בחשבון את הכיווץ.
- פין רך או מחוספס שוחק את התותב → משתמשים בפין מוקשה ומושחז.
- תותב פלסטיק שמתנפח מחום או מלחות → בוחרים חומר מתאים ומגדילים את המרווח.
איפה משתמשים
- צירים של זרועות ומנופים
- צירים בציוד חקלאי והנדסי
- גלגלי מסוע ומובילים
- מכונות מזון ואריזה
- עיני חיבור של בוכנות הידראוליות
- מכשירי חשמל ביתיים
סרטון הסבר
סוגים נפוצים
- ברונזה סינטר
- קומפוזיט PTFE
- פלסטיק (igus iglidur)
- עם פלנג'
