A rotating profiled part that drives a follower through a defined periodic motion.
הסבר
פיקות שימשו לתזמון מכני במכונות אריזה ובמנועים. היום הן מוחלפות לעיתים קרובות בסרוו (Electronic Cam). גלגל עוקב (Cam Follower) הוא גם רכיב מדף: מסב מחטים עם פין, שמשמש כגלגלת הובלה.
מה זה אומר בפועל

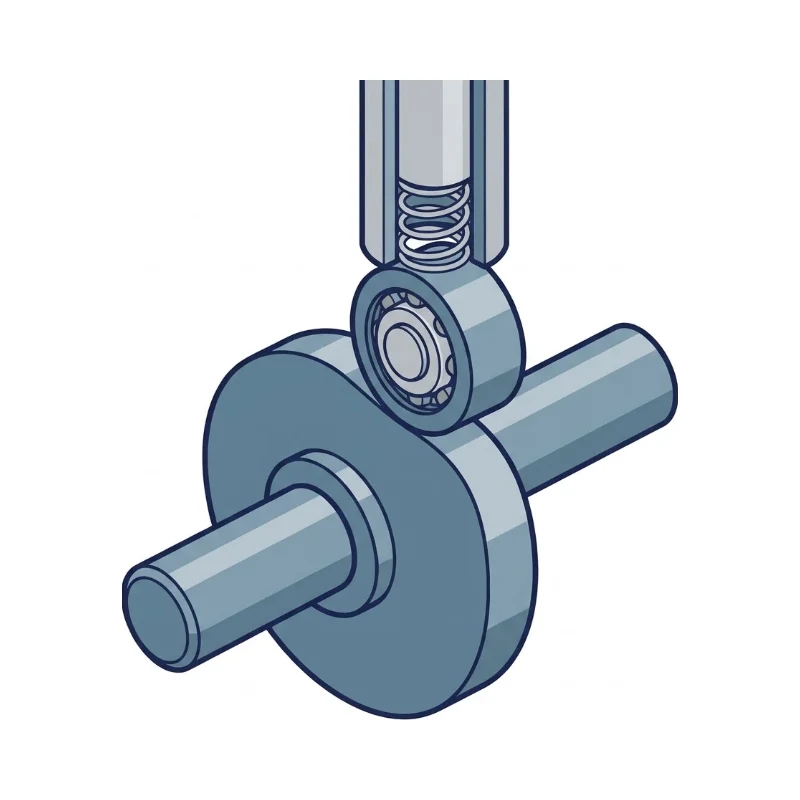

פיקה מעוצבת מסתובבת על גל, וגלגלת העוקב נלחצת אל המתאר שלה בקפיץ או בחריץ מוליך. כשהרדיוס של הפיקה גדל העוקב נדחף החוצה, וכשהוא קטן העוקב חוזר. צורת המתאר קובעת בדיוק את המהלך, את זמן ההשהיה ואת המהירות של העוקב בכל זווית סיבוב.
למה זה חשוב
- מייצרת תנועה מחזורית מורכבת ומדויקת ממקור סיבוב אחד, בלי בקרה אלקטרונית.
- תזמון קבוע בין כמה תנועות כשכל הפיקות יושבות על אותו גל – לא יכול לצאת מסנכרון.
- אמינה מאוד ומתאימה למהירויות מחזור גבוהות.
- החיסרון: שינוי מהלך דורש ייצור פיקה חדשה, ולכן במכונות גמישות עוברים לציר מבוקר.
בעיות נפוצות ופתרונות
- העוקב קופץ ומאבד מגע במהירות גבוהה → הגדל את כוח הקפיץ או עבור לפיקת חריץ (מגע כפוי), ותכנן פרופיל עם תאוצה רציפה.
- שחיקה ושקעים במתאר → הקשה את פני הפיקה והקפד על סיכה; הקטן את לחץ המגע ברדיוס גלגלת גדול יותר.
- זווית לחץ גדולה מדי גורמת לתקיעת העוקב בהובלה → הגדל את קוטר הבסיס של הפיקה, שמור על זווית לחץ עד כ־30°.
- קפיצות בתאוצה (פרופיל גס) יוצרות רעש ורעידות → השתמש בעקומות תנועה מקובלות (סינוסואידית, פולינומית).
איפה משתמשים
- מכונות אריזה ומילוי
- גל זיזים במנוע בעירה
- מכונות אוטומטיות לחריטה (מכונות פיקות)
- מנגנוני הזנה ותזמון במכונות דפוס וטקסטיל
- שסתומים ומתגים מכניים
