A wheel with a grooved or toothed rim carrying a belt to transmit motion between shafts.
הסבר

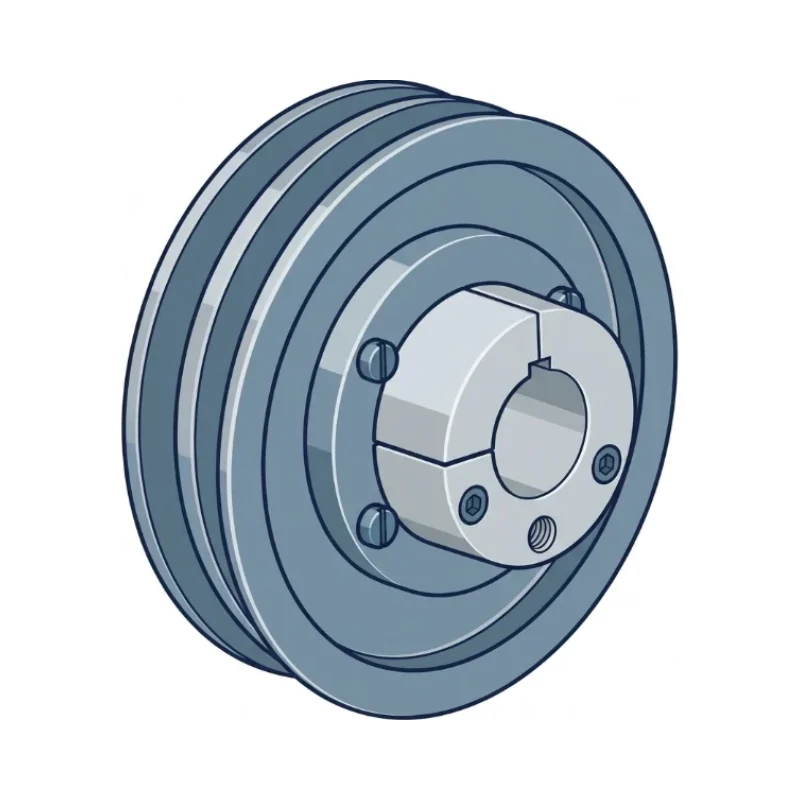

גלגלת לרצועת V בנויה עם חריצים. גלגלת לרצועת שיניים (Timing) בנויה עם שיניים. החיבור לגל נעשה בשגם, בתותב נעילה (Taper Lock) או בבורג ללא ראש.
מה זה אומר בפועל
על ציר המנוע מורכבת גלגלת קטנה ועל ציר המכונה גלגלת גדולה, והרצועה עוברת על שתיהן. היחס בין הקטרים קובע את יחס המהירויות, כמו בגלגלי שיניים. כדי למתוח את הרצועה מזיזים את המנוע על פלטה עם חורים מוארכים, או מוסיפים גלגלת סרק. בהרכבה שתי הגלגלות חייבות להיות באותו מישור, ובודקים זאת בסרגל או בלייזר יישור.
למה זה חשוב
- הנעה זולה ושקטה שבולעת זעזועים בין המנוע למכונה.
- מאפשרת מרחק צירים גדול וגמישות במיקום המנוע.
- ברצועה רגילה, לא רצועת שיניים, ההחלקה מגינה על המנוע בעומס יתר.
בעיות נפוצות ופתרונות
- גלגלות לא מיושרות → הרצועה נשחקת בצד, קופצת או רועשת; מיישרים גם בהסטה וגם בזווית.
- קוטר גלגלת קטן מהמינימום לסוג הרצועה → עייפות וקריעה; בודקים את הקוטר המינימלי בקטלוג.
- מתיחה גבוהה מדי → עומס יתר על מסבי המנוע; מותחים לפי הוראות היצרן, במדידת שקיעה או תדר.
- גלגלת לא מאוזנת במהירות גבוהה → רעידות; מזמינים בדרגת איזון מתאימה.
איפה משתמשים
- הנעת משאבות ומאווררים
- מדחסים
- מכונות כלים
- מסועים
- מדפסות ומכונות CNC עם רצועות שיניים
- מנגנוני הרמה וכבלים
נוסחאות ונתונים הנדסיים
i = n1 / n2 = d2 / d1v = π · d · n / 60000β ≈ 180° − 57.3° · (d2 − d1) / aL ≈ 2a + π · (d1 + d2) / 2 + (d2 − d1)² / (4a)| n | מהירות סיבוב | rpm |
| d | קוטר פסיעה (קוטר עבודה) של הגלגלת | mm |
| v | מהירות הרצועה | m/s |
| β | זווית ליפוף | ° |
| a | מרחק בין צירים | mm |
| L | אורך הרצועה (על קו הפסיעה) | mm |
| 1, 2 | מניעה, מונעת |
דוגמה: גלגלות Ø100 ו־Ø250 במרחק a = 500 mm, מנוע 1450 rpm: n2 = 1450 · 100 / 250 = 580 rpm, v = π · 100 · 1450 / 60000 ≈ 7.6 m/s, β ≈ 163° ו־L ≈ 1000 + 550 + 11 ≈ 1561 mm.
נוסחאות בסיסיות להערכה ראשונית. לתכנון סופי יש לבדוק מול התקן ונתוני היצרן.
