A bearing with alternately crossed rollers handling radial, axial and moment loads in a thin section.
הסבר

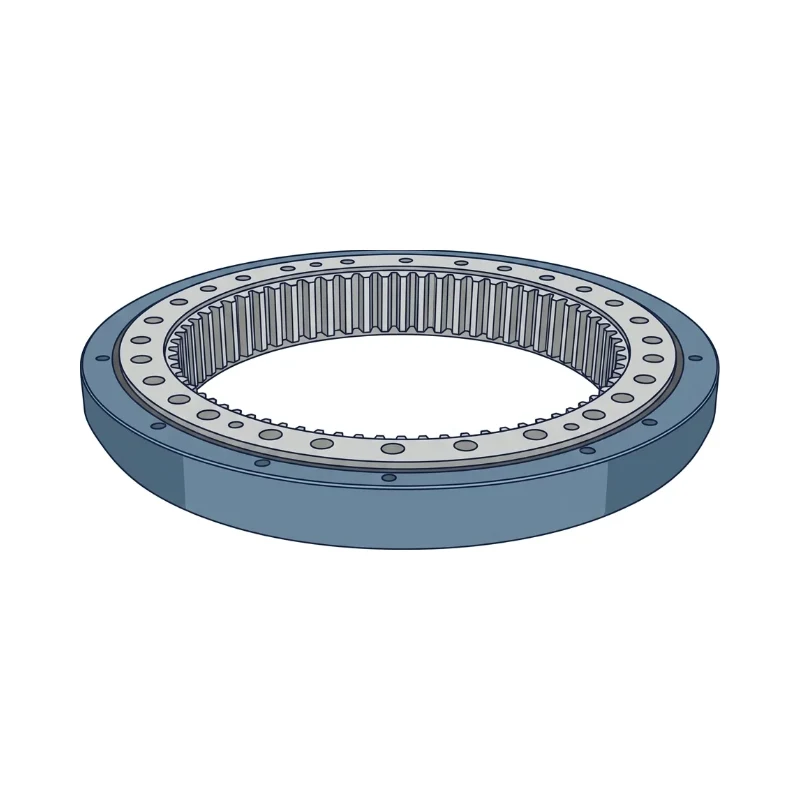

הוא משמש בשולחנות סיבוב, במפרקי רובוטים, במנופים ובצירים של מכונות מדידה. גרסה גדולה עם שיני הנעה נקראת Slewing Ring.
מה זה אומר בפועל
בשולחן סיבוב של מכונה, מסב אחד דק בקוטר גדול מחליף זוג מסבים ונושא את משקל החלק, את כוחות הצד ואת מומנט ההטיה כשהעומס לא במרכז. הטבעות מוברגות ישירות לבסיס ולשולחן דרך חורים שבהן. בגרסת מסב הסיבוב הגדול יש שיניים על אחת הטבעות, וגלגל שיניים קטן ממנוע מסובב את כל המבנה.
למה זה חשוב
- מסב אחד במקום שניים חוסך גובה, משקל ומקום.
- קשיחות גבוהה ודיוק סיבוב גבוה בגרסאות המדויקות.
- קדח מרכזי גדול מאפשר העברת כבלים, צנרת או חלקים.
- החיבור הישיר בברגים מפשט את התכנון ואת ההרכבה.
בעיות נפוצות ופתרונות
- משטח התקנה לא שטוח או לא קשיח מעוות את הטבעת הדקה → מעבדים משטחים לפי דרישות השטיחות של היצרן ומקשיחים את המבנה.
- הידוק ברגים לא אחיד → הידוק בסדר צולב ובמומנט מוגדר.
- חישוב לפי עומס צירי בלבד בלי מומנט ההטיה → מחשבים את המומנט מהעומס שמחוץ למרכז ומהכוחות הדינמיים.
- מרווח פנימי לא מתאים → בוחרים בין עומס מקדים למרווח לפי הדיוק ומומנט החיכוך המותר.
איפה משתמשים
- שולחנות סיבוב ומחלפי משטחים
- מפרקי רובוטים
- מכונות מדידה
- מנופים, עגורנים ומחפרים
- אנטנות ועוקבי שמש
- מכשור רפואי והדמיה
