A toothed wheel meshing with another to transmit rotation and torque at a fixed ratio.
הסבר
הסוגים העיקריים: ישר, משופע, קוני (Bevel), תולעת, מסרק ופלנטרי. גודל השן מוגדר ב־Module. יחס ההעברה הוא היחס בין מספרי השיניים.
מה זה אומר בפועל

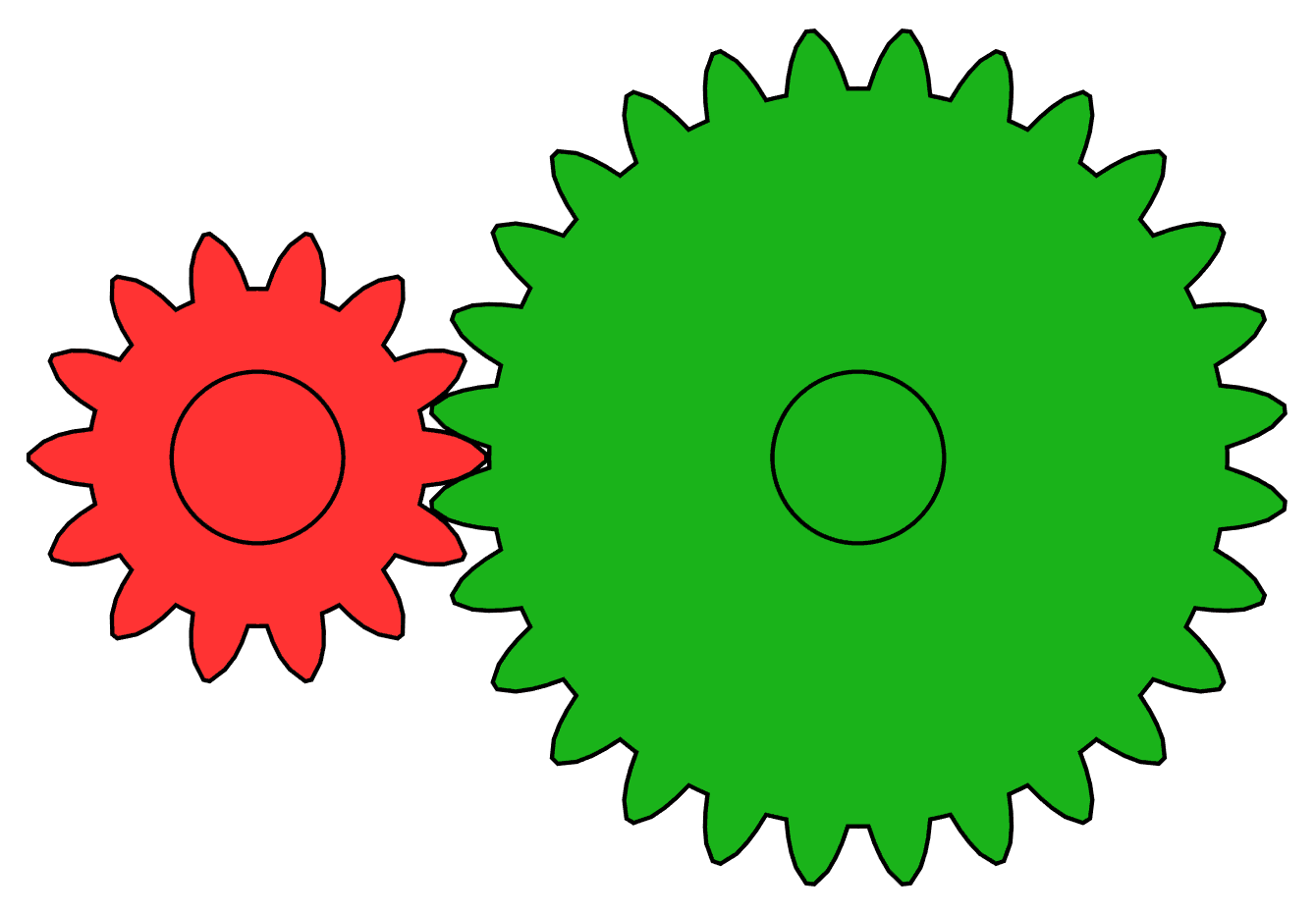

כשגלגל עם 20 שיניים מניע גלגל עם 60 שיניים, הגלגל הגדול מסתובב פי 3 לאט יותר, והמומנט על צירו גדל כמעט פי 3, פחות ההפסדים. שני גלגלים משתלבים רק אם יש להם אותו מודול ואותה זווית לחץ, ברוב המקרים 20°. מרחק הצירים בגלגלים ישרים שווה למודול כפול סכום מספרי השיניים, חלקי 2.
למה זה חשוב
בעיות נפוצות ופתרונות
- מרחק צירים לא מדויק → חופש גדול מדי ורעש, או התפסות; מתכננים לפי חישוב ונותנים סבולת מתאימה למרחק הצירים.
- מעט מדי שיניים בגלגל הקטן, פחות מ־≈17 בזווית לחץ 20° → חיתוך תחתון והחלשת השן; משתמשים בהסטת פרופיל או מגדילים את מספר השיניים.
- סיכה לא מספקת → שחיקה וגומות (Pitting) בפני השן; בוחרים שמן או גריז לפי מהירות ועומס.
- שני גלגלי פלדה באותה קשיות → שחיקה מוגברת; נהוג לתת לגלגל הקטן קשיות גבוהה מעט יותר.
איפה משתמשים
- ממסרות ותיבות הילוכים
- מכונות כלים
- רכב וכלי עבודה חשמליים
- רובוטים ומפעילים
- שעונים ומכשירי מדידה
- מכונות חקלאות ובנייה
סרטון הסבר
סוגים נפוצים
- ישר
- משופע
- קוני
- תולעת
- מסרק
- פלנטרי
