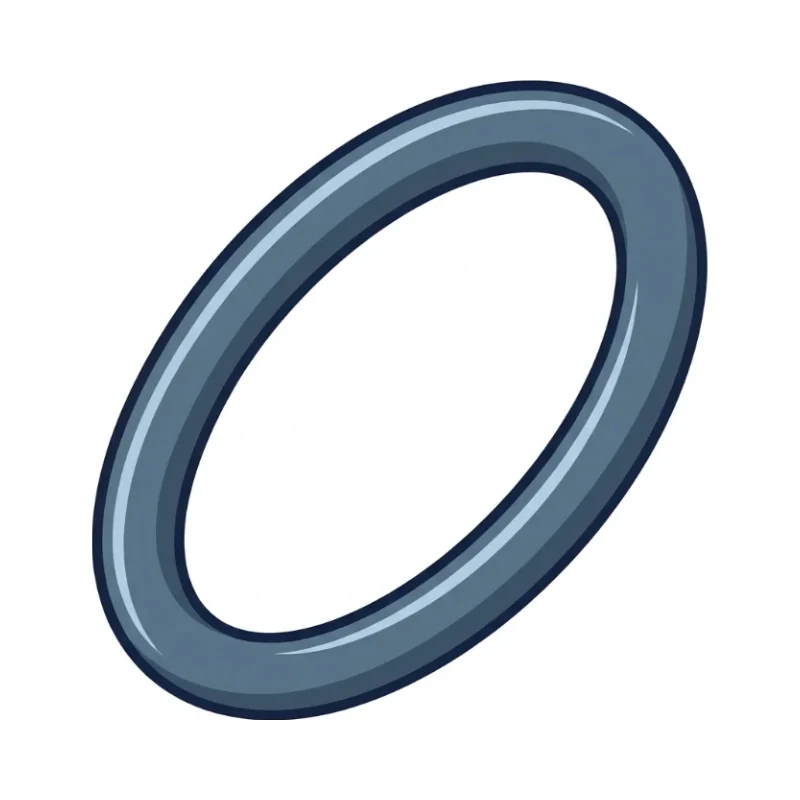

A torus-shaped elastomer seal seated in a groove and compressed between two surfaces.
הסבר
זה אמצעי האיטום הנפוץ והזול ביותר. היא מתאימה לאיטום סטטי, וגם לאיטום דינמי בתנועה איטית. החומר נבחר לפי הנוזל והטמפרטורה: NBR לשמן, EPDM למים וקיטור ו־FKM (Viton) לכימיקלים וחום.
מה זה אומר בפועל
טבעת O יושבת בחריץ מלבני שעובד בגל, בקדח או בפני אוגן. בהרכבה היא נמעכת בכ-15%–25% מקוטר החתך שלה וסוגרת את המרווח. כשנכנס לחץ, הנוזל דוחף את הטבעת אל דופן החריץ בצד הנמוך, והאטימה מתחזקת ככל שהלחץ עולה.
למה זה חשוב
- אמצעי אטימה זול מאוד שתופס מעט מקום.
- מתאים לטווח לחצים רחב – מוואקום ועד מאות בר עם טבעת גיבוי.
- זמין במידות תקניות (ISO 3601, AS568) מכל ספק.
- קל להחלפה בתחזוקה.
בעיות נפוצות ופתרונות
- שחול (Extrusion) לתוך המרווח בלחץ גבוה → הקטנת המרווח, טבעת גיבוי או גומי קשה יותר.
- חיתוך הטבעת בהרכבה על פינות חדות והברגות → שיפוע כניסה של כ-15°–20°, שבירת פינות ושרוול הרכבה.
- התנפחות או התקשות של הגומי → בחירת חומר לפי הנוזל והטמפרטורה.
- מעיכה קבועה (Compression set) לאורך זמן → חומר וקשיות מתאימים והחלפה בתחזוקה מתוכננת.
איפה משתמשים
- מכסים ובתים של משאבות ושסתומים
- בוכנות ומחברים הידראוליים ופנאומטיים
- אוגנים ומחברי צנרת
- מארזים אטומים למים
- ציוד מזון ותרופות
סרטון הסבר
סוגים נפוצים
- NBR
- FKM (Viton)
- EPDM
- סיליקון
- FFKM
