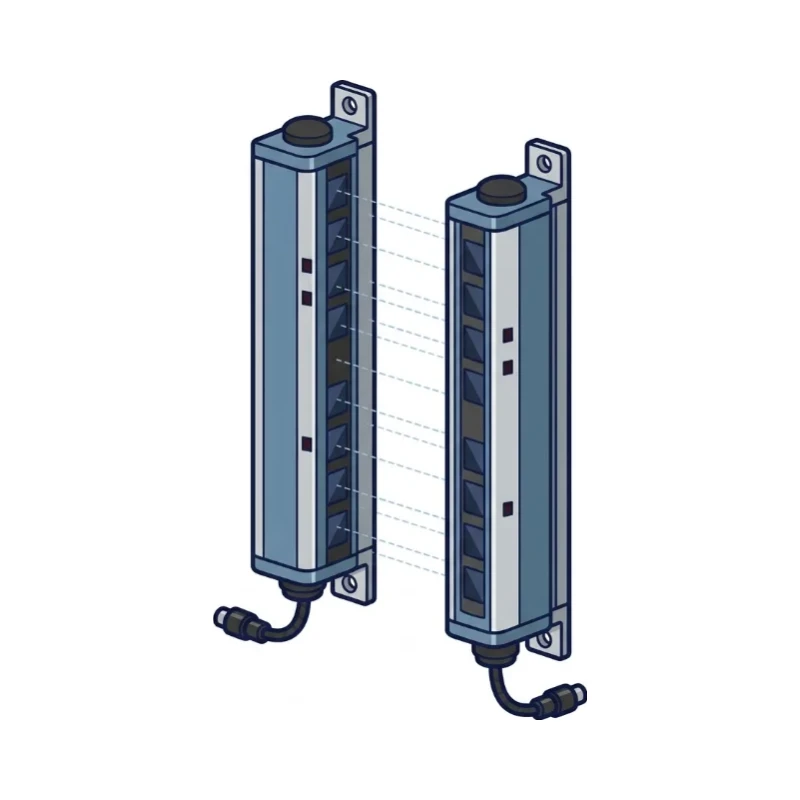

An optoelectronic safety device that stops a machine when any of its parallel light beams is interrupted.
הסבר
הרזולוציה, כלומר המרחק בין הקרניים, קובעת מה הוא מגלה: כ-14 מ"מ לאצבע, 30 מ"מ ליד, וגדול יותר לגוף. חייבים להציב אותו במרחק בטיחות מהסכנה, שמחשבים מזמן העצירה של המכונה ומהרזולוציה. היתרון לעומת מגן קבוע הוא גישה חופשית להזנה ולפריקה בלי לפתוח דלת.
מה זה אומר בפועל
במכבש עם הזנה ידנית, וילון האור מוצב בפתח ההזנה. כשהמפעיל מכניס יד והקרניים נחסמות, שתי היציאות הבטיחותיות (OSSD) נפתחות, ממסר או בקר הבטיחות מנתק את השסתום או את המנוע, והמכבש נעצר לפני שהיד מגיעה לאזור הסכנה. כשהידיים יוצאות, המכונה חוזרת לפעול לפי מצב האיפוס שנקבע: אוטומטית או בלחיצת כפתור.
למה זה חשוב
- מאפשר גישה מהירה להזנה ולפריקה בלי לפתוח ולסגור דלת, וכך מקצר את זמן המחזור.
- מתאים לרמות בטיחות גבוהות (Type 4, PL e) כשמחברים אותו נכון למעגל בטיחות.
- אינו יוצר מכשול פיזי, ועם השתקה מאפשר מעבר חומר או משטחים.
- מגן על פתח שלם, ולא רק על נקודה אחת.
בעיות נפוצות ופתרונות
- הווילון קרוב מדי, והיד מגיעה לסכנה לפני העצירה → לחשב מרחק בטיחות לפי S = K·T + C (לפי ISO 13855) עם זמן העצירה הנמדד של המכונה.
- אפשר לעבור מעל, מתחת או מסביב לווילון → להשלים בגידור קבוע או להוסיף שדות גילוי.
- היציאות חוברו לבקר רגיל ולא למעגל בטיחות → לחבר לממסר בטיחות או לבקר בטיחות.
- השתקה לא מוגבלת מאפשרת כניסת אדם → חיישני השתקה מסונכרנים בזמן ובמיקום, כך שרק המשטח או החומר מפעילים אותה.
איפה משתמשים
- מכבשים ומכונות כיפוף
- תאי רובוטים
- קווי אריזה ומשטוח
- מכונות עם הזנה ידנית
- כניסות מסועים לאזור מסוכן
סרטון הסבר
סוגים נפוצים
- הגנת אצבע
- הגנת יד
- הגנת גוף בכמה קרניים
- עם השתקה (muting) לחומר עובר
