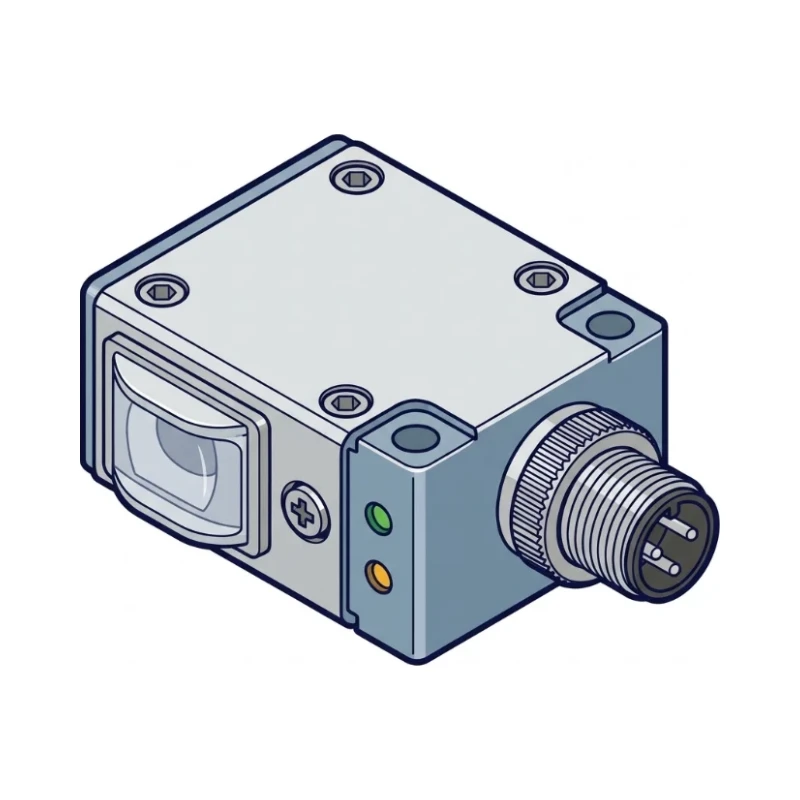

A sensor that emits a light beam and detects an object by the interruption or reflection of that beam.
הסבר
יש שלוש תצורות עיקריות: משדר ומקלט נפרדים לטווח הארוך ביותר, משדר-מקלט בגוף אחד עם מחזיר אור, וגילוי ישיר מפני העצם. מגיעים לטווחים של מטרים ספורים ועד עשרות מטרים, ולכן מתאים יותר מחיישן קרבה לגילוי מרחוק. עצמים שקופים ומבריקים דורשים דגם ייעודי או כיול זהיר.
מה זה אומר בפועל
על מסוע עוברות קופסאות. בצד אחד מותקן חיישן, ובצד השני מחזיר אור קטן. כשקופסה חוסמת את האלומה, החיישן מחליף מצב, והבקר סופר מוצר או עוצר את המסוע. בחיישן ישיר עם דיכוי רקע, החיישן מגלה רק עצם שנמצא בתוך מרחק מכוון ומתעלם מקיר או ממכונה שמאחור. נורית על גוף החיישן מראה מתי יש גילוי ומתי האות חלש.
למה זה חשוב
- גילוי בלי מגע, ממרחקים גדולים בהרבה מאלה של חיישן קרבה.
- מגלה כמעט כל חומר: קרטון, פלסטיק, עץ ומתכת.
- תגובה מהירה, מתאימה לספירה ולמיקום על מסועים מהירים.
- יש דגמים ייעודיים לעצמים שקופים, לסימני צבע ולעצמים קטנים מאוד.
בעיות נפוצות ופתרונות
- עצם מבריק מחזיר אור ומטעה חיישן עם מחזיר → חיישן עם מסנן קיטוב, או חיישן עם דיכוי רקע.
- בקבוק שקוף אינו חוסם מספיק אור → חיישן ייעודי לשקופים, או כיוון רגישות זהיר.
- אבק, אדים ואור שמש ישיר מפריעים → מיקום מוגן, ניקוי תקופתי, וחיישן משדר־מקלט בעל עתודת אות גבוהה.
- שימוש בחיישן אופטי רגיל להגנה על אדם → לבטיחות משתמשים רק בווילון אור או בחיישן בטיחות מאושר.
איפה משתמשים
- ספירה וזיהוי מוצרים על מסועים
- מיקום מוצר לפני תחנת עבודה
- גילוי נוכחות במחסנים אוטומטיים
- שערים ודלתות אוטומטיים
- זיהוי סימני הדפסה באריזה
סרטון הסבר
סוגים נפוצים
- משדר-מקלט (through-beam)
- רטרו-רפלקטיבי עם מחזיר
- דיפוזי (גילוי ישיר)
- עם דיכוי רקע
