A machining operation that enlarges an existing hole with a single-point tool to achieve accurate diameter, position and axis straightness.
הסבר
בניגוד לקידוח ולקידוד, הרחבת קדח מתקנת גם את מיקום הקדח ואת ישרות צירו, ומאפשרת לקבל כל קוטר בכוונון הראש. היא משמשת לקדחי מסבים ותותבים בסבולת H7 ומטה, ומבוצעת במחרטה, בפרזה או במכונת הרחבת קדחים. מוט ארוך נוטה לרטוט, ומעבר ליחס אורך-קוטר של כ-4 עוברים למוט קרביד או למוט מרוסן.
מה זה אומר בפועל

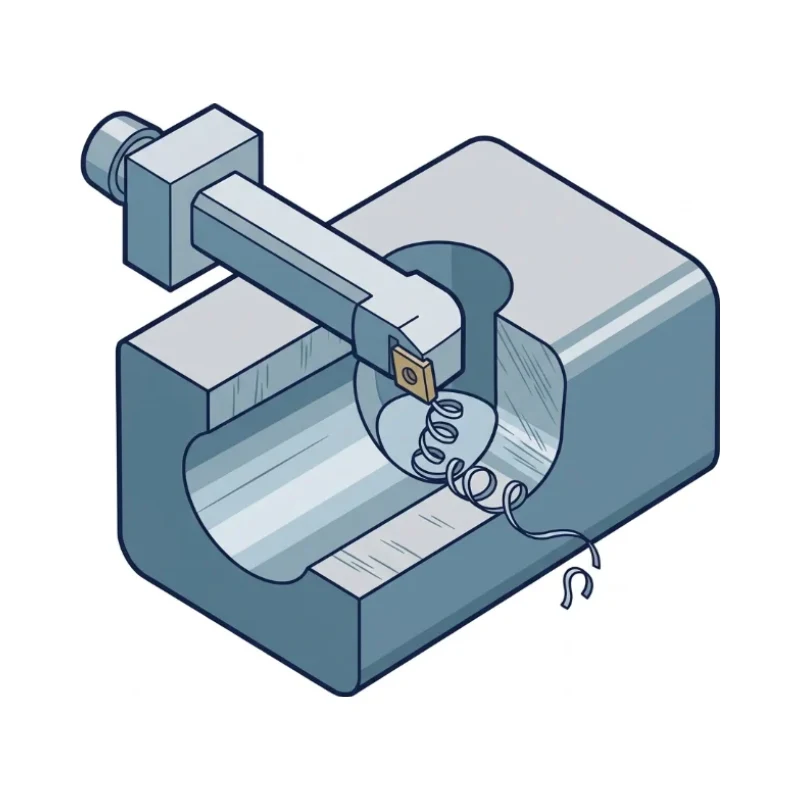

בגוף של ממסרה קודחים קודם חור גס, ואחר כך מעבירים ראש הרחבה עם להב אחד שמכוונים בצעדים של מאיות מילימטר. במעבר הגימור מסירים כמה עשיריות בהזנה נמוכה ומקבלים קדח בסבולת H7 עם גימור טוב. כששני קדחי מסבים צריכים להיות על אותו ציר, מעבדים את שניהם באותו הידוק.
למה זה חשוב
- מתקן מיקום ויישור של קדח קיים, דבר שמקדח או מקדד אינם עושים.
- מאפשר כל קוטר בלי כלי מיוחד.
- משמש לקדחים גדולים שאין להם מקדח או מקדד מתאים.
- נותן סבולות צרות וגימור טוב.
בעיות נפוצות ופתרונות
- רעידות במוט ארוך → מוט קצר ועבה ככל האפשר, מוט קרביד או מוט מרוסן.
- קדח חרוטי או סגלגל → מעבר גימור עם הסרה קטנה ולהב חד.
- החלק מתחמם בעיבוד והמידה משתנה → מדידה אחרי התקררות.
- קדחים משני צדי החלק לא על אותו ציר → עיבוד באותו הידוק או סיבוב שולחן מדויק.
איפה משתמשים
- קדחי מסבים בבתי ממסרות
- גופי משאבות ושסתומים
- צילינדרים הידראוליים
- תבניות ומתקנים
- קדחי צירים במכונות כבדות
