Producing round holes with a rotating drill bit; typically H11–H12 accuracy.
הסבר
הדיוק של חור קדוח הוא בדרך כלל H11 עד H12. לחור מדויק צריך עוד שלב של קידוד או עיבוד פנימי בסכין (Boring). בחור עמוק (יותר מ־5D) משתמשים בקדיחה בהפסקות לפינוי שבבים, או במקדח עם קירור פנימי.
מה זה אומר בפועל

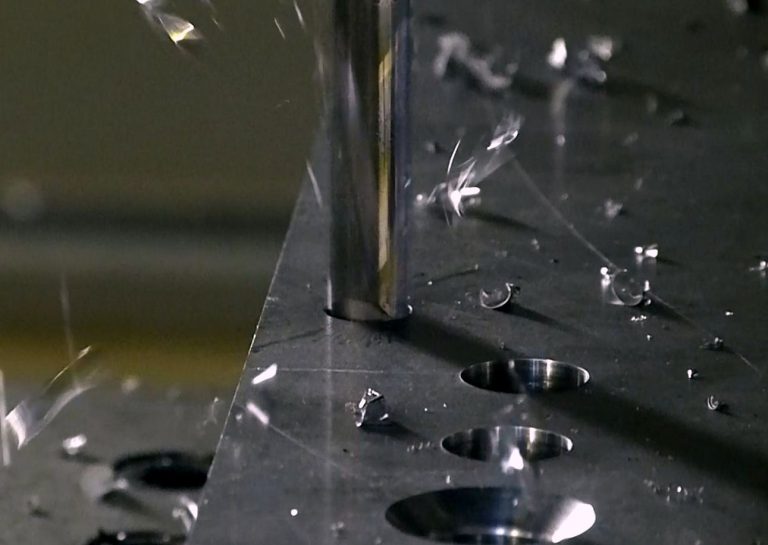

מקדח לולייני חודר לחומר, השפות החותכות בקצה מסירות שבב, והחריצים הספירליים מוציאים אותו החוצה. חור שנקדח בפלדה בקוטר 10 מ"מ יוצא בדרך כלל מעט גדול, בכמה מאיות, ובמרכז שלו יכולה להיות סטייה אם לא בוצעה נקודת מרכוז.
למה זה חשוב
- הדרך המהירה והזולה ליצירת חורים.
- שלב מקדים לרוב החורים המדויקים והתבריגים.
- מאפשר בחירה בין מקדחי HSS זולים לבין מקדחי קרביד מהירים.
- קוטר הקידוח לתבריג קובע את עומק הפרופיל ואת חוזק התבריג.
בעיות נפוצות ופתרונות
- סטיית מרכז או מקדח שנודד → בצע קודם קידוח מרכוז (Spot drill) או השתמש במקדח קצר.
- שבבים נתקעים בחור עמוק ושוברים מקדח → קידוח בהפסקות או קירור פנימי.
- גרד (Burr) בצד היציאה → תמוך מאחור, הורד הזנה ביציאה והסר גרד.
- חור לתבריג בקוטר שגוי → השתמש בטבלת קוטר קידוח לתבריג ולא ניחוש.
איפה משתמשים
- חורים לברגים ותבריגים
- חורים לפיני מיקום לפני קידוד
- חורי שמן ונוזל קירור
- מקדחות עמוד, מחרטות ומכונות CNC
- פלטות ומבנים מרותכים
נוסחאות ונתונים הנדסיים
מהירות סיבוב
n = 1000 · vc / (π · D)מהירות חדירה
vf = f · nהספק חיתוך נטו (Sandvik)
Pc = f · vc · D · kc / (240 · 10³)| D | קוטר המקדח | mm |
| vc | מהירות חיתוך | m/min |
| n | מהירות סיבוב | rpm |
| f | הזנה לסיבוב | mm/rev |
| vf | מהירות חדירה | mm/min |
| kc | כוח חיתוך סגולי | N/mm² |
| Pc | הספק חיתוך | kW |
ערכים מקובלים
- vc בפלדה – מקדח HSS≈ 20–30 m/min
- vc בפלדה – מקדח קרביד מלא≈ 70–120 m/min
- זווית קודקוד118° (HSS), 135°–140° (קרביד)
- דיוק קדח – מקדח ספירלי≈ IT10–IT12 (H7 דורש ריימר)
דוגמה: מקדח קרביד Ø10 בפלדה, vc = 80 m/min והזנה 0.2 mm/rev: n ≈ 2546 rpm, vf ≈ 509 mm/min, ו־Pc = 0.2 · 80 · 10 · 2000 / 240000 ≈ 1.3 kW.
נוסחאות בסיסיות להערכה ראשונית. לתכנון סופי יש לבדוק מול התקן ונתוני היצרן.
