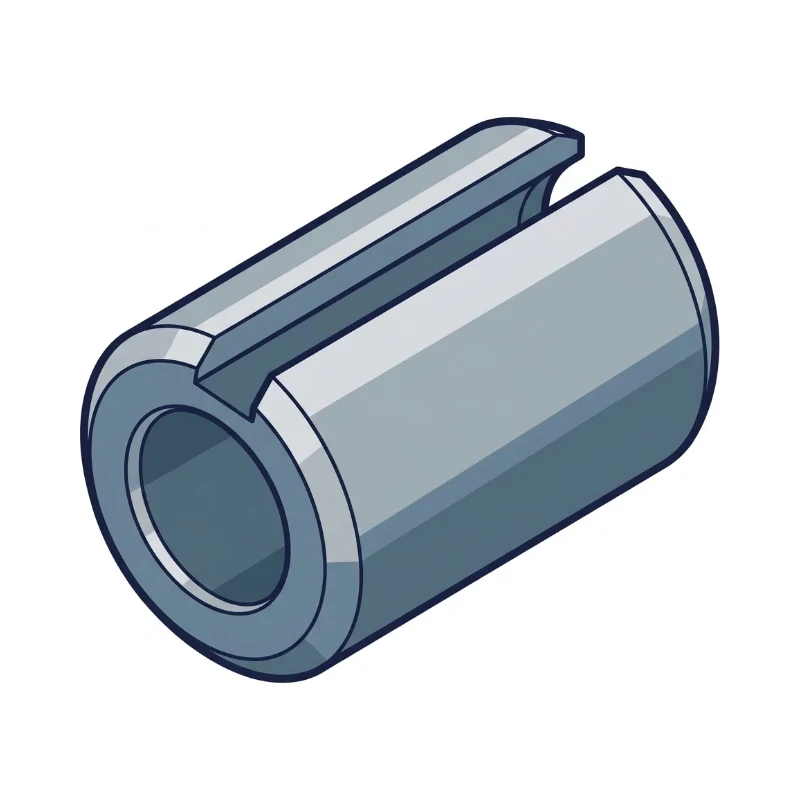

A slotted hollow pin that compresses on insertion and holds by radial spring force.
הסבר
הוא זול יותר מפין מוקשה, לא דורש קידוח מדויק וסובל רעידות. משתמשים בו לנעילת גלגלי שיניים וידיות על גל ולמפרקים פשוטים. הוא פחות מדויק ממיקום בעזרת פין כיוון.
מה זה אומר בפועל
ידית או גלגל שיניים נקדחים יחד עם הגל בחור משותף, ואז דוחפים את הפין פנימה בפטיש או במכבש. הפין נדחס, השסע נסגר חלקית, והלחץ הרדיאלי שלו על דופן החור מחזיק אותו במקום. כדי לפרק דוחפים אותו החוצה עם מוציא פינים בקוטר מתאים.
למה זה חשוב
בעיות נפוצות ופתרונות
- פין שנבחר לפי חוזק גזירה נמוך מדי נגזר בעומס הלם → בדוק את עומס הגזירה הכפולה בטבלת היצרן, או הכנס שני פינים זה בתוך זה בשסעים מנוגדים.
- חור גדול מדי או בלוי והפין משתחרר ברעידות → הקפד על קוטר חור לפי התקן ואל תשתמש מחדש בפין שיצא מחור בלוי.
- השסע מכוון לכיוון העומס ונחלש → בפין שסוע כוון את השסע הרחק מכיוון הכוח.
- בחלק מוקשה החור לא נקדח יחד עם הגל וחוסר יישור מונע הרכבה → קדח את שני החלקים יחד בהרכבה, או השתמש בפין ספירלי שסובל סטייה קטנה.
איפה משתמשים
- נעילת גלגלי שיניים, גלגלות וידיות על גל
- צירים של מכסים וידיות
- חיבור מוטות טלסקופיים ושרוולים
- מיקום גס של חלקים בתבניות ומתקנים
- כלי עבודה ידניים וכלי רכב
סרטון הסבר
סוגים נפוצים
- שסוע (ISO 8752)
- מגולגל ספירלי (ISO 8750)
