A slight taper on molded or cast walls enabling ejection from the mold.
הסבר
הערך המקובל הוא 1° עד 2° בהזרקה. משטח עם טקסטורה דורש זווית גדולה יותר. גם ביציקה יש לתכנן זווית שחרור.
מה זה אומר בפועל

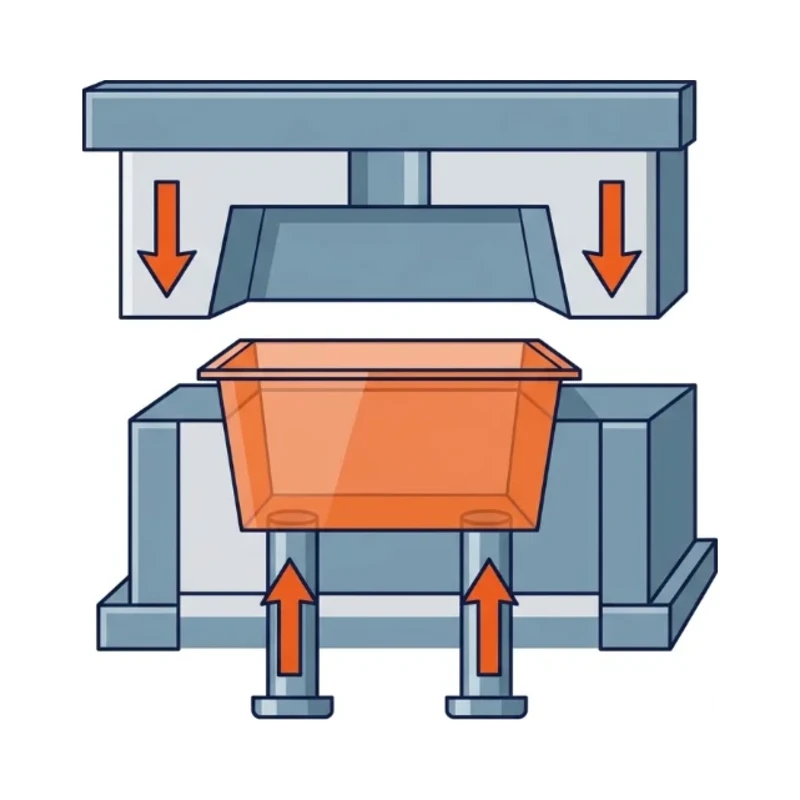

בקופסת פלסטיק מוזרקת עם דפנות ישרות לגמרי, הפלסטיק מתכווץ בקירור ונצמד לליבה; פיני הפליטה דוחפים בכוח, משאירים סימנים או מעקמים את החלק. עם שיפוע של 1° החלק משתחרר ברגע שהוא זז מעט. בדופן בגובה 50 מ"מ, שיפוע של 1° משנה את המידה בכ־0.9 מ"מ בין הבסיס לשפה, ולכן צריך להחליט באיזה צד המידה נשמרת.
למה זה חשוב
בעיות נפוצות ופתרונות
- מודל בלי זוויות שחרור נשלח לתבניתן → להוסיף זוויות כבר במודל, ולהגדיר כיוון שליפה וקו חלוקה.
- טקסטורה עמוקה נשרטת → להוסיף ≈1° לכל 0.025 מ"מ עומק טקסטורה, או לפי המלצת ספק הטקסטורה.
- קדח או מושב שחייב להיות ישר (למשל מושב מסב) → לסמן אזורים ללא זווית, ולקבל עיבוד משני או מנגנון בתבנית.
- לא ברור איזו מידה נשמרת → לציין בשרטוט אם המידה היא בבסיס הדופן או בקצה שלה.
איפה משתמשים
- חלקי פלסטיק מוזרקים
- יציקות אלומיניום בלחץ
- יציקות חול
- חלקי גומי וסיליקון
- חלקים מחושלים בתבנית
