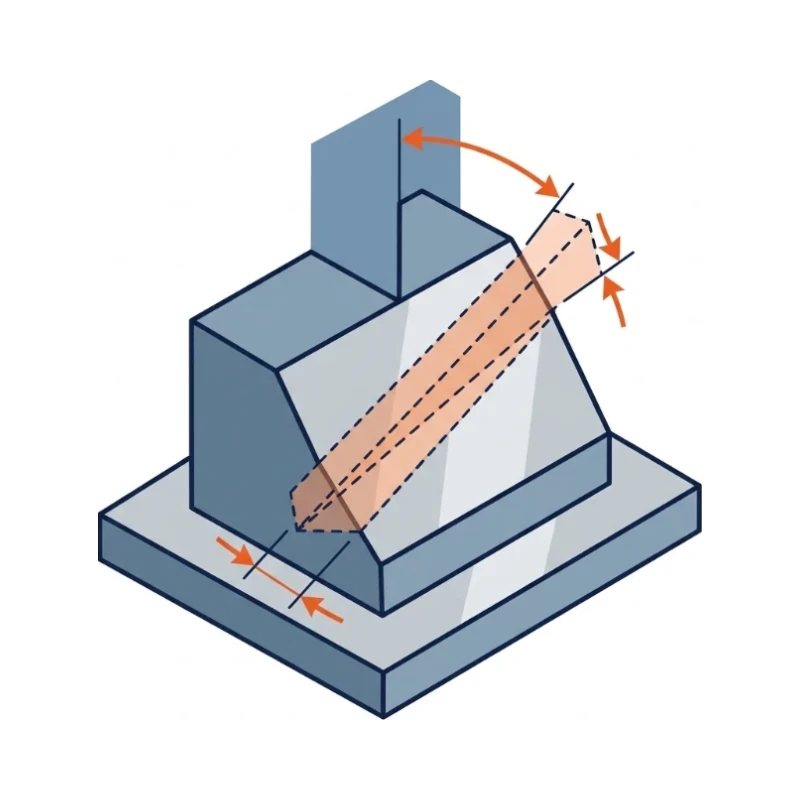

An orientation tolerance that controls a surface or axis at a specified basic angle to a datum, with the zone expressed as a linear width.
הסבר
הזווית הנומינלית נכתבת כמידה בסיסית במסגרת, ללא סבולת ±, והסבולת עצמה נמדדת במ"מ ולא במעלות. כך סבולת של 0.05 מ"מ נשארת אותו גודל על משטח קצר או ארוך, בניגוד לסבולת זוויתית במעלות. ניצבות ומקבילות הן למעשה מקרים פרטיים של זוויתיות.
הסימון בשרטוט
משמאל לימין במסגרת: סימן המאפיין, ערך הסבולת (במ”מ), וייחוסים. הערכים לדוגמה בלבד.
מה זה אומר בפועל
בלוק עם משטח משופע ב־30° שעליו נשען מוביל: בשרטוט רושמים 30° במסגרת (מידה בסיסית), ובמסגרת הסבולת סמל זוויתיות, 0.05 וייחוס A. בבדיקה מניחים את החלק על סרגל סינוס או על מתקן בזווית 30°, כך שהמשטח המשופע יהיה אופקי, ומעבירים עליו שעון מדידה. כל נקודה במשטח צריכה ליפול בין שני מישורים מקבילים במרחק 0.05 מ"מ זה מזה.
למה זה חשוב
- נותנת שליטה מדויקת על משטחים משופעים, בלי תלות באורך המשטח.
- ברורה יותר מסבולת במעלות, שבמשטח ארוך מתירה סטייה גדולה בקצה.
- מתאימה לבדיקה במכונת מדידה (CMM) וגם במתקנים פשוטים.
- מחייבת הגדרת ייחוס, ולכן מבהירה ממה מודדים.
בעיות נפוצות ופתרונות
- נרשמה זווית עם ± וגם זוויתיות → הזווית תופיע במסגרת כמידה בסיסית בלבד, והסבולת רק במסגרת הסבולת.
- לא הוגדר ייחוס, או שהייחוס אינו תפקודי → לבחור כייחוס את המשטח שעליו החלק נשען בהרכבה.
- סבולת צמודה במשטח שאינו קריטי → להשאיר סבולת כללית, ולהשתמש בזוויתיות רק במשטחים תפקודיים.
- זוויתיות אינה שולטת במיקום המשטח → אם המיקום חשוב, להשתמש בפרופיל משטח או בסבולת מיקום.
איפה משתמשים
- משטחים משופעים בבלוקים ובתושבות
- קדחים בזווית לצירים ולפינים
- מובילי זנב יונה ומסילות משופעות
- תושבות לחיישנים ולמצלמות
- חלקי תבניות
