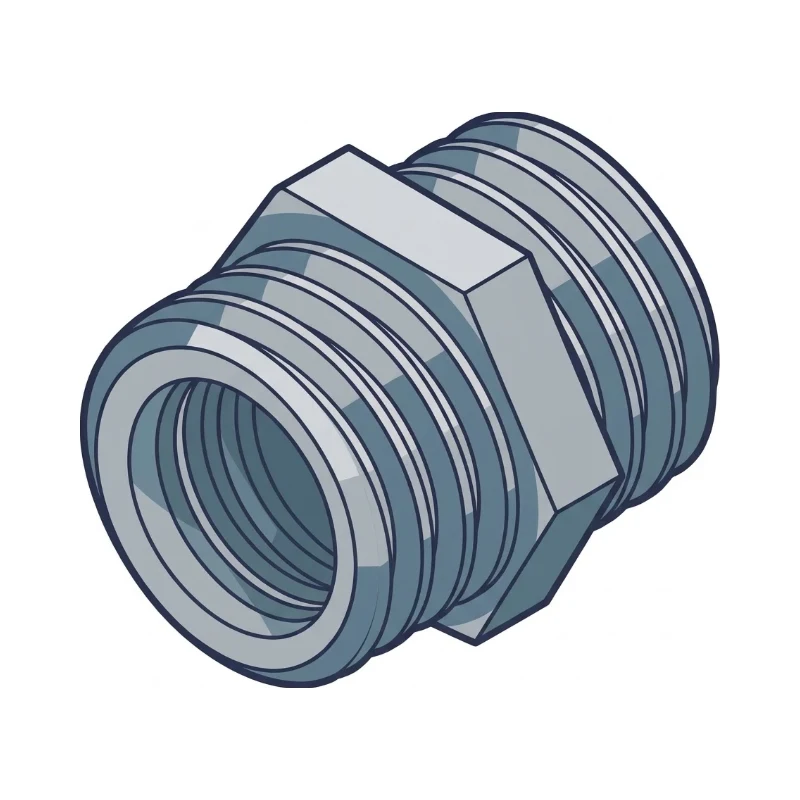

Standardized pipe threads for fluid connections: parallel (G/BSPP), tapered (R/BSPT) and American NPT.
הסבר
G (BSPP) היא הברגה מקבילית שנאטמת בטבעת או באטם. R (BSPT) ו־NPT הן הברגות קוניות שנאטמות במגע בין ההברגות בעזרת טפלון או חומר איטום. הסימון G1/4 מתייחס לגודל הצינור הנומינלי ולא לקוטר ההברגה בפועל.
מה זה אומר בפועל
מחבר פנאומטי G1/4 מתברג לגוף שסתום, ואטם משולב (Bonded Seal) או טבעת O בבסיס המחבר נלחצים למשטח שטוח סביב החור. ההברגה עצמה רק מחזיקה מכנית. במחבר R1/4 קוני האטימה נוצרת בהברגה: עוטפים סרט PTFE או מורחים חומר איטום ומהדקים עד שהקונוס נלחץ. הקוטר החיצוני של הברגת G1/4 הוא ≈13.2 מ"מ, לא רבע אינץ'.
למה זה חשוב
- הסטנדרט ברוב רכיבי הפנאומטיקה, ההידראוליקה והאינסטלציה באירופה ובישראל.
- הברגה מקבילית עם אטם מאפשרת פירוק והרכבה חוזרים וכיוון זוויתי של המחבר.
- הברגה קונית נותנת אטימה פשוטה וזולה בצנרת מים וגז.
בעיות נפוצות ופתרונות
- סרט PTFE על הברגה מקבילית שנאטמת בטבעת → שאריות סרט נכנסות למערכת וסותמות שסתומים; כשיש אטם לא מוסיפים סרט.
- חיבור זכר R לנקבה G → אטימה חלקית; בודקים שהזוג תואם לפי התקן.
- הידוק יתר של הברגה קונית בגוף אלומיניום → סדק בגוף; מגבילים מומנט.
- רכיב אמריקאי עם NPT במערכת BSP → דליפה; משתמשים במתאם.
איפה משתמשים
- רכיבים פנאומטיים: שסתומים, צילינדרים ומחברים
- הידראוליקה תעשייתית
- אינסטלציה ומים
- מדי לחץ וחיישני לחץ
- משאבות ומחליפי חום
- קווי גז ואוויר דחוס
סרטון הסבר
סוגים נפוצים
- G – מקבילית (ISO 228)
- R – קונית (ISO 7)
- NPT – אמריקאית קונית
