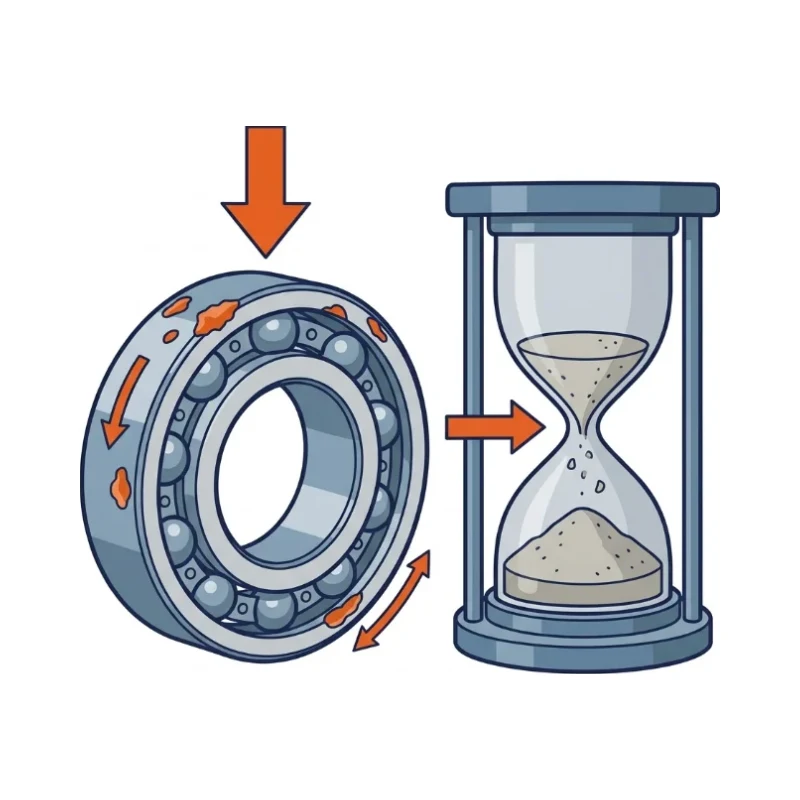

The life that 90% of identical bearings reach before fatigue under a given load: L10 = (C/P)^p.
הסבר
הנוסחה הבסיסית: L10 = (C/P)^p במיליוני סיבובים. C הוא העומס הדינמי של המסב לפי הקטלוג, P הוא העומס השקול, ו־p שווה 3 למסב כדורי ו־10/3 למסב גלילים.
מה זה אומר בפועל
מסב כדורי עם C = 20 kN ועומס שקול P = 4 kN נותן L10 = 5³ = 125 מיליון סיבובים. ב-1,500 סל״ד זה כ-1,390 שעות עבודה. אם מקטינים את העומס בחצי, אורך החיים גדל פי 8, ולכן הגדלה קטנה של המסב משנה הרבה.
למה זה חשוב
- מאפשר לבחור גודל מסב לפי אורך החיים הנדרש מהמכונה.
- אורך החיים רגיש מאוד לעומס (בחזקה 3), ולכן הערכת עומסים נכונה קריטית.
- משמש לתכנון תחזוקה ולהשוואה בין מסבים מיצרנים שונים.
בעיות נפוצות ופתרונות
- עומס שהוערך בחסר – בלי הלמים, מתיחת רצועה או כוחות דינמיים → מקדמי שימוש לעומס.
- L10 הבסיסי מתעלם מסיכה ומזיהום → חישוב מתוקן (aISO) או כלי החישוב של היצרן.
- רוב המסבים נכשלים מוקדם בגלל זיהום, יישור לקוי או התאמה שגויה, ולא מעייפות → אטימה, יישור והתאמות לפי הקטלוג.
- עומס נמוך מדי גורם להחלקה של גופי הגלגול → בדיקת עומס מינימלי.
איפה משתמשים
- בחירת מסבים לצירים, גלגלות ומנועים
- תכנון ממסרות ומאווררים
- קביעת מרווחי תחזוקה
- השוואה בין ספקים
- בדיקת מסב קיים כשמגדילים עומס על מכונה
נוסחאות ונתונים הנדסיים
אורך חיים נומינלי
L10 = (C / P)p [מיליוני סיבובים]בשעות עבודה
L10h = 10⁶ · L10 / (60 · n)| C | עומס דינמי בסיסי (מקטלוג) | kN |
| P | עומס שקול על המסב | kN |
| p | 3 למסב כדורי, 10/3 למסב גלילים | – |
| n | מהירות סיבוב | rpm |
ערכים מקובלים
- יעד מקובל – מכונה במשמרת אחת≈ 10,000–25,000 h
- יעד מקובל – פעולה רציפה≈ 40,000–60,000 h
דוגמה: מסב עם C = 14 kN, בעומס P = 2 kN ובמהירות 1500 rpm: L10 = 7³ = 343 מיליון סיבובים, כלומר כ־3,800 h. הכפלת העומס מקצרת את אורך החיים פי 8.
נוסחאות בסיסיות להערכה ראשונית. לתכנון סופי יש לבדוק מול התקן ונתוני היצרן.
