Electrical discharge cutting with a thin wire, achieving micron precision even in hardened steel.
הסבר
משמש לייצור מבלטים, תבניות, חריצים צרים ופינות פנימיות כמעט חדות. התהליך איטי ומתאים רק לחומרים מוליכים.
מה זה אומר בפועל

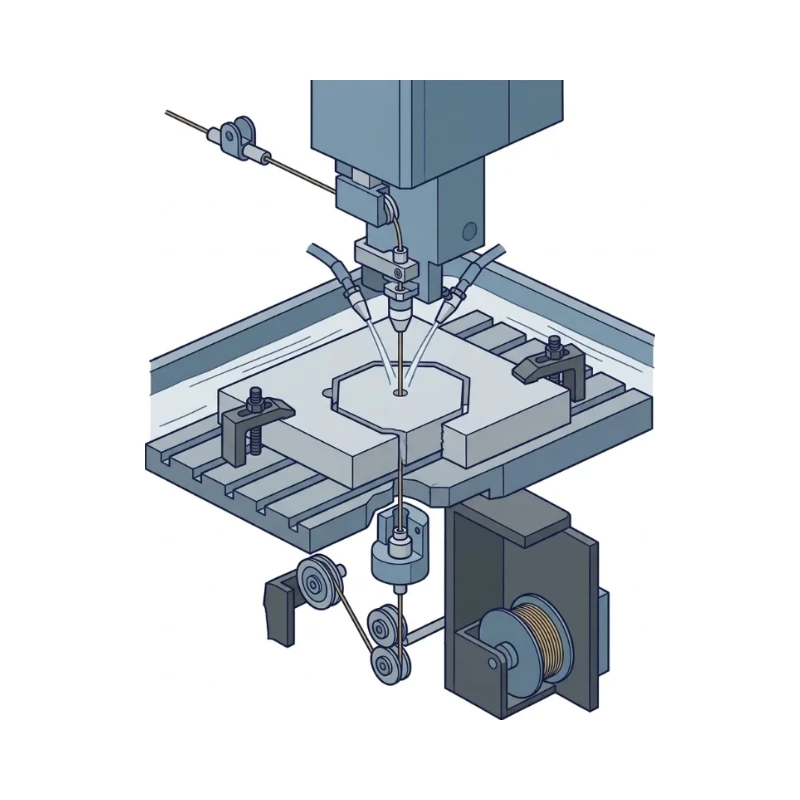

חוט פליז בקוטר ≈0.25 מ"מ נמתח בין שני ראשים ועובר דרך החלק, כשהכול שקוע במים נטולי יונים. בין החוט לחלק קופצים אלפי ניצוצות בשנייה, וכל ניצוץ מתיך ומאדה כמות זעירה של מתכת. בקר CNC מזיז את השולחן לפי הצורה, והחוט מתחדש כל הזמן. כדי להתחיל חיתוך פנימי קודחים חור התחלה קטן ומשחילים בו את החוט.
למה זה חשוב
- חותך פלדה מוקשית בלי כוחות חיתוך ובלי לחמם את כל החלק.
- מאפשר פינות פנימיות ברדיוס של עשיריות מילימטר, חריצים צרים וצורות מורכבות.
- דיוק של מיקרונים וחספוס טוב אחרי מעברי גימור.
- אפשר לחתוך כמה לוחות בבת אחת, ולחתוך בזווית לקבלת שחרור בתבניות.
בעיות נפוצות ופתרונות
- זמן חיתוך ארוך ומחיר גבוה → להשתמש רק בצורות שבאמת דורשות זאת; צורות פשוטות לייצר בכרסום או בלייזר.
- החלק זז כשהחיתוך משחרר מאמצים פנימיים → חיתוך גס תוך השארת גשרים, שחרור מאמצים, ואז חיתוך גימור.
- שכבה מותכת דקה על פני החיתוך פוגעת בעמידות בעייפות → מעברי גימור נוספים או ליטוש בחלקים קריטיים.
- החלק הפנימי נופל בסוף החיתוך ופוגע בחוט או בחלק → להשאיר לשונית קטנה ולשבור אותה ביד.
איפה משתמשים
- מבלטים ומטריצות לניקוב
- חלקי תבניות הזרקה
- גלגלי שיניים ופרופילים מדויקים
- חריצים צרים וחלקים זעירים
- אבות טיפוס מחומר מוקשה
- כלי חיטוט ומדי ביקורת
