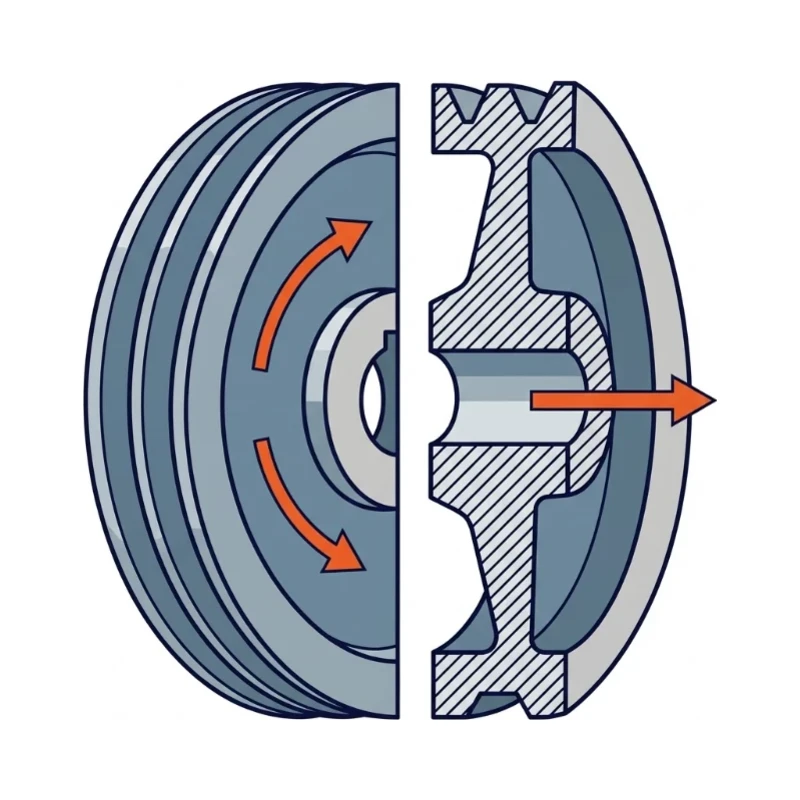

A drawing view showing a part as if cut by a plane, revealing internal features.
הסבר
אזור החתך מסומן בקווקוו (Hatch). חלקים סטנדרטיים כמו ברגים, גלים ופינים לא נחתכים בחתך אורכי, לפי המוסכמה.
מה זה אומר בפועל
בשרטוט של בית מסב מסמנים קו חיתוך עם חצים ואותיות, למשל A–A, דרך מרכז הקדחים. בתצוגה A–A רואים את הקדח, את החריץ לטבעת הסגר ואת עובי הדפנות, והמשטחים שנחתכו ממולאים בקווקוו אלכסוני. אם באותו חתך יש גם בורג וגל, הם מוצגים שלמים. בשרטוט הרכבה כל חלק מקבל קווקוו בזווית או בצפיפות אחרת, כדי שיהיה ברור איפה נגמר חלק אחד ומתחיל השני.
למה זה חשוב
- מראה פרטים פנימיים בבהירות, בלי ריבוי קווים מוסתרים.
- מאפשר לתת מידות ישירות לקדחים, לחריצים ולדפנות פנימיים.
- בשרטוט הרכבה מבהיר את סדר החלקים ואת ההתאמות ביניהם.
- מקל על בית המלאכה לפרש את הצורה נכון, ומפחית טעויות.
בעיות נפוצות ופתרונות
- מידות ניתנו על קווים מוסתרים → להוסיף חתך ולמדוד עליו.
- חלקים תקניים נחתכים ומבלבלים → להגדיר בתוכנה שלא לחתוך ברגים, גלים, פינים וכדורים.
- קווקוו זהה בחלקים סמוכים בהרכבה → לשנות זווית או מרווח בכל חלק.
- חתך מלא כשמספיק חצי חתך או חתך מקומי → להשתמש בחתך חלקי (Breakout) ולשמור על המבט החיצוני.
איפה משתמשים
- חלקים עם קדחים וחריצים פנימיים
- בתי מסבים וגופי שסתומים
- שרטוטי הרכבה
- חלקים יצוקים ומוזרקים
- פרופילים וצלעות
