A geometric tolerance limiting deviation of a round surface when rotated about a datum axis.
הסבר
היא חשובה בגלים, בגלגלות ובמשטחי מסבים. סטייה גבוהה מדי גורמת לרעידות ולשחיקה. Runout מודדים בשעון מדידה, וזה פשוט ומעשי יותר מקונצנטריות (Concentricity).
הסימון בשרטוט
משמאל לימין במסגרת: סימן המאפיין, ערך הסבולת (במ”מ), וייחוסים. הערכים לדוגמה בלבד.
מה זה אומר בפועל

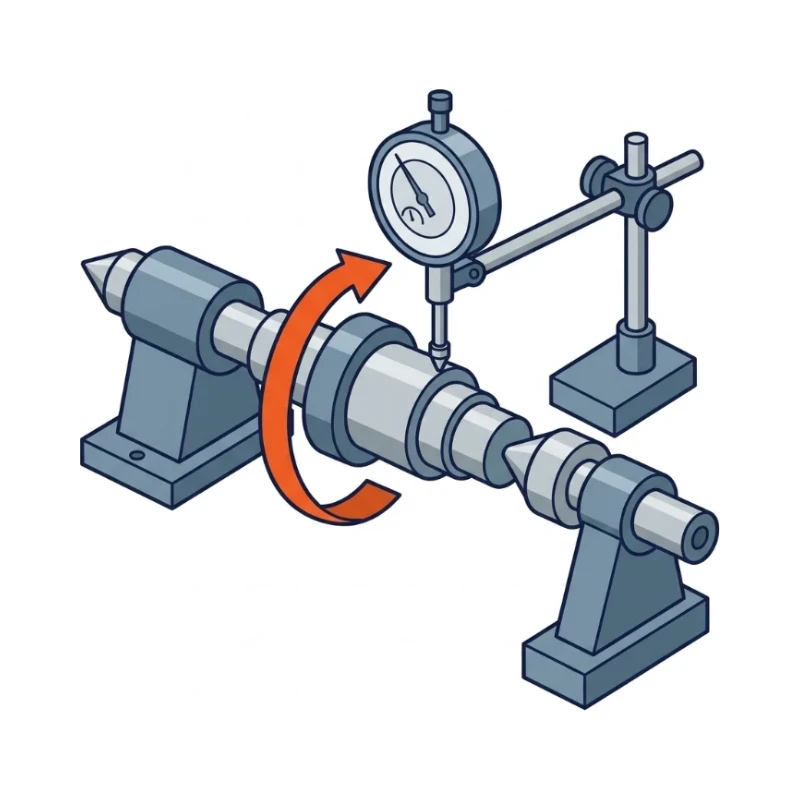

גלגלת מותקנת על גל, והגל מונח בין שני מרכזים או על גושי V מתחת למושבי המסבים, שהם הייחוס. מניחים שעון מדידה על היקף הגלגלת ומסובבים סיבוב שלם; ההפרש בין הקריאה הגבוהה לנמוכה הוא הזריקה, למשל 0.02 מ"מ. בזריקה מלאה (Total Runout) מזיזים את השעון גם לאורך המשטח, ואז הבדיקה כוללת גם גליליות וישרות.
למה זה חשוב
- משפיעה ישירות על רעידות, על רעש ועל הבלאי של מסבים ואטמים.
- בגלגלי שיניים ובגלגלות רצועה, זריקה גורמת לשינוי במתיחות ובשילוב.
- בכלי חיתוך ובצירי עיבוד היא קובעת את איכות החיתוך ואת אורך החיים של הכלי.
- קלה ומהירה למדידה בבית המלאכה, ולכן עדיפה לרוב על קונצנטריות.
בעיות נפוצות ופתרונות
- החלק עובד בשתי התפסות, והמשטחים אינם על אותו ציר → לעבד משטחים קריטיים באותה התפסה, או להשחיז בין מרכזים.
- ייחוס לא תפקודי (קוטר שאינו מושב מסב) → להגדיר ייחוס משותף על שני מושבי המסבים (A–B).
- נרשמה קונצנטריות בלי צורך, והמדידה מתייקרת → להשתמש בזריקה מעגלית או מלאה.
- הגלגלת מדויקת, אבל מרווח בהרכבה מוסיף סטייה → לבדוק גם את ההתאמה לגל ואת אמצעי הנעילה.
איפה משתמשים
- גלים ומושבי מסבים
- גלגלות וגלגלי שיניים
- צירי מכונות עיבוד ותפסניות
- דסקיות בלם וגלגלי תנופה
- רוטורים ומאווררים
