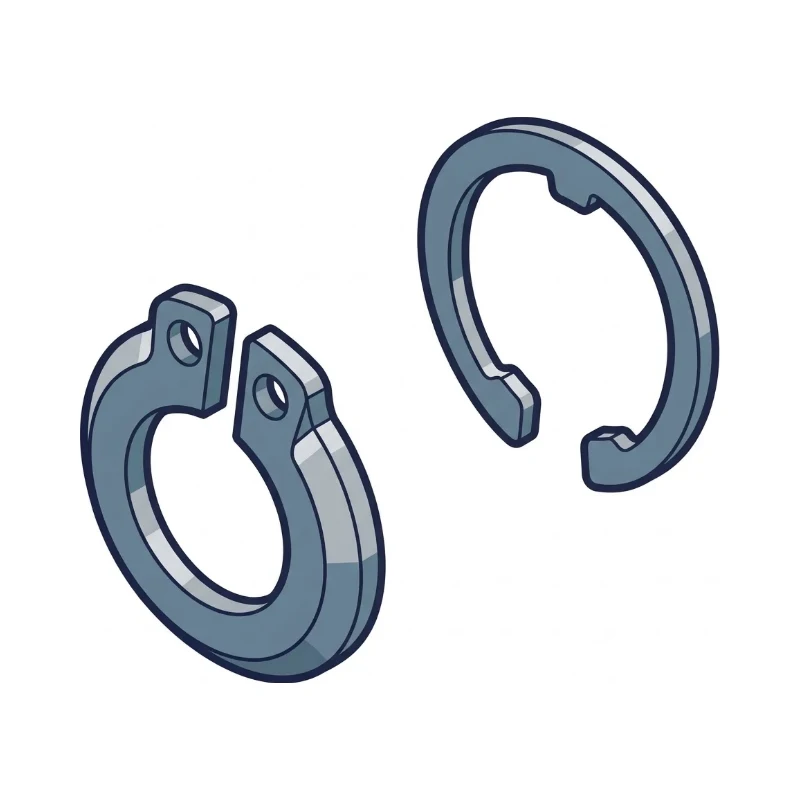

A spring-steel ring seated in a groove on a shaft or bore to axially retain components.
הסבר
היא חוסכת כתף, אום או מכסה, ולכן חוסכת מקום ועלות. יש שני סוגים עיקריים: חיצונית לגל (DIN 471) ופנימית לקדח (DIN 472). להתקנה ולפירוק משתמשים בצבת זיגר ייעודית.
מה זה אומר בפועל
על גל עם מסב חורטים חריץ צר בצד המסב. בצבת ייעודית לטבעות סגר פותחים את הטבעת החיצונית דרך שני החורים שבקצותיה, מחליקים אותה על הגל עד לחריץ ומשחררים, והיא נסגרת לתוכו. מעכשיו המסב לא יכול לזוז צירית. בטבעת פנימית התהליך הפוך: סוגרים את הטבעת בצבת, מכניסים לקדח ומשחררים אל החריץ שבבית.
למה זה חשוב
- פתרון זול, קומפקטי ומהיר להרכבה לקיבוע צירי.
- חוסך כתפיים, אומים ומכסים, ומקצר את הגל.
- קל לפירוק בזמן תחזוקה.
- תקני וזמין בכל מידה, גם בנירוסטה.
בעיות נפוצות ופתרונות
- הטבעת יוצאת מהחריץ תחת עומס צירי גבוה → לבדוק כושר נשיאה בטבלת היצרן, ובעומס כבד להשתמש בכתף או באום.
- מרווח צירי בין החלק לטבעת גורם לרעש ולנקישות → דסקית גלית או דסקית כיוונון שמבטלות את המרווח.
- שבירת הפינה של המסב גדולה מדי, והטבעת לא נתמכת היטב → לבדוק את השבירה המותרת, או להוסיף דסקית תמיכה.
- החריץ מחליש את הגל ויוצר ריכוז מאמצים → למקם חריצים באזור מאמץ נמוך, ולא באמצע אזור כפיפה.
איפה משתמשים
- קיבוע מסבים על גלים ובבתים
- גלגלי שיניים וגלגלות
- פינים ומפרקים
- בוכנות ובתי שסתומים
- כלי עבודה ומכשירים
סרטון הסבר
סוגים נפוצים
- חיצונית (DIN 471)
- פנימית (DIN 472)
- E-clip (DIN 6799)
- טבעת תיל
