Stranded steel wires forming a flexible high-tensile cable, defined by diameter, construction and breaking load.
הסבר
מגדירים אותו לפי קוטר, מבנה (למשל 6×19 או 7×7), חומר (מגולוון או נירוסטה) וכוח קריעה. קוטר גלגלת הכבל צריך להיות לפחות פי 20 עד 25 מקוטר הכבל, כדי למנוע עייפות.
מה זה אומר בפועל

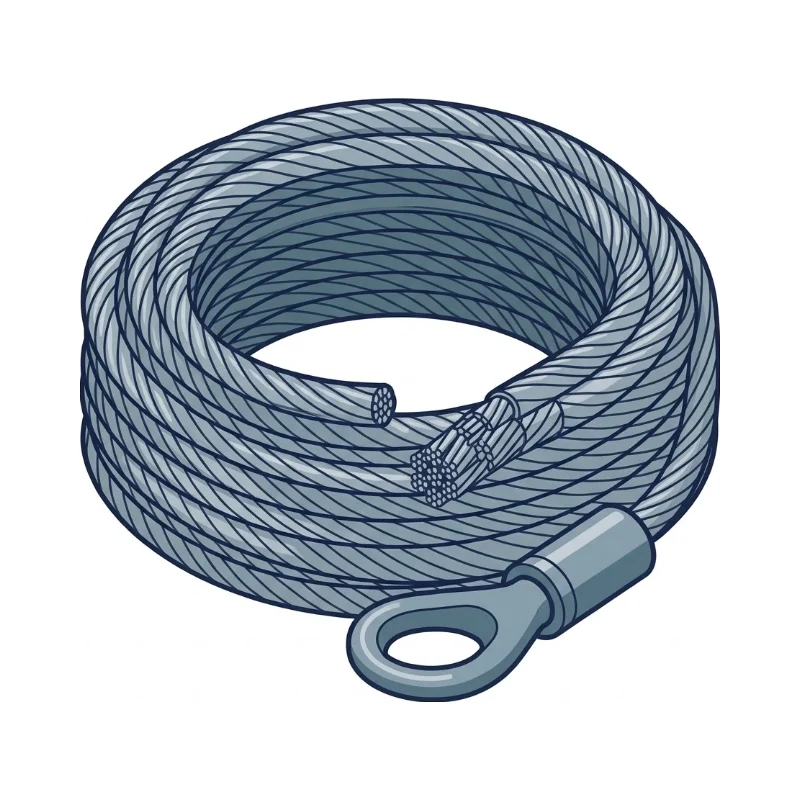

כבל 6×19 בנוי משישה גדילים של 19 חוטים כל אחד, הלפופים סביב ליבה מסיבים או מפלדה. כשהכבל עובר על גלגלת, כל חוט מתכופף ומשתפשף בחוטים השכנים, ולכן כבל שעובד על גלגלות מתבלה בהדרגה: חוטים בודדים נקרעים ובולטים לפני שהכבל כולו נכשל. את קצות הכבל מסיימים בלחיצת שרוול, בתפסני כבל או בעין עם טבעת מגן.
למה זה חשוב
- מעביר כוח משיכה גבוה למרחקים ארוכים ועל גלגלות, במשקל נמוך יחסית.
- הגמישות מאפשרת ליפוף על תוף ושינוי כיוון.
- כשל הדרגתי עם סימני אזהרה (חוטים קרועים) מאפשר לבדוק ולהחליף בזמן.
- מבנה עם יותר חוטים דקים (למשל 7×19) גמיש יותר; מבנה עם פחות חוטים עבים (7×7) עמיד יותר לשחיקה.
בעיות נפוצות ופתרונות
- גלגלת קטנה מדי מקצרת מאוד את חיי הכבל → לשמור על יחס קוטר גלגלת לקוטר כבל של לפחות 20–25.
- חריץ גלגלת צר או שחוק מוחץ את הכבל → להתאים את רדיוס החריץ לקוטר הכבל עם מרווח קטן.
- תפסני כבל מותקנים הפוך או במספר לא מספיק → להתקין את הבסיס על הצד הנושא, במספר ובמרווח שהיצרן מגדיר.
- מקדם ביטחון נמוך בהרמה → לעבוד לפי התקן, בדרך כלל מקדם של 5 ומעלה לכוח הקריעה בהרמת משאות.
איפה משתמשים
- מנופים, עגורנים וכננות
- מעליות
- מערכות גלגלות להרמה ולמשיכה
- מעקות כבל ותמיכות מתיחה
- כבלי בקרה ובלמים (כבל בתוך שרוול)
- מתקני כושר ודלתות
