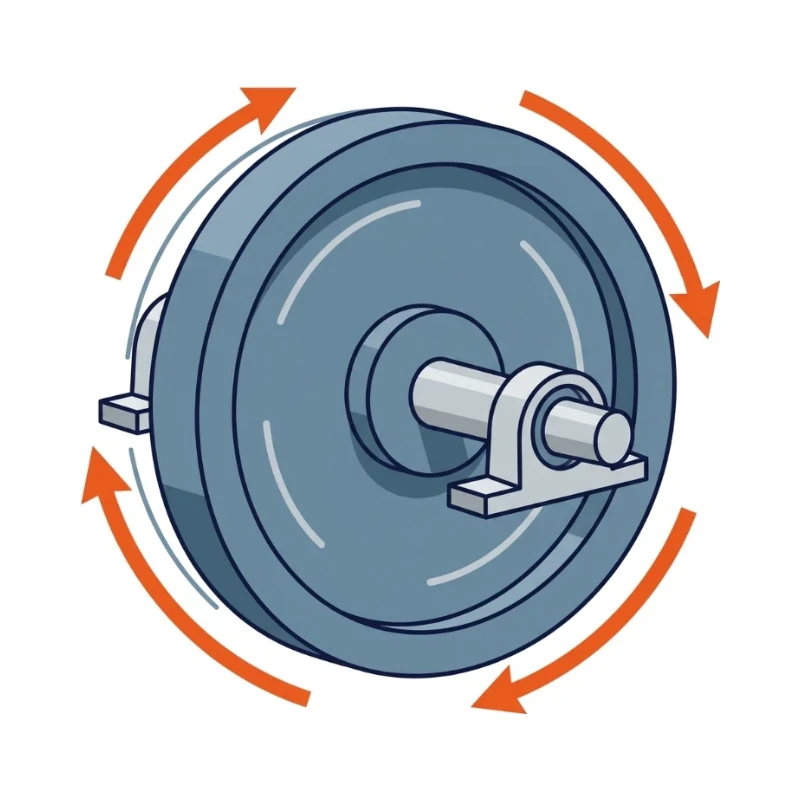

A body's resistance to changes in its state of motion; mass for linear, moment of inertia for rotation.
הסבר
במערכות אוטומציה מהירות, האינרציה של החלקים הנעים קובעת את גודל המנוע, את זמן ההאצה ואת העומס על החיבורים. חלקים נעים קלים יותר מאפשרים מחזורי עבודה קצרים יותר.
מה זה אומר בפועל
זרוע רובוט מחזיקה מלקט בקצה. ככל שהמלקט כבד ורחוק יותר מציר הסיבוב, נדרש מומנט גדול יותר כדי להאיץ את הזרוע וגם כדי לעצור אותה. מומנט ההתמד גדל בריבוע המרחק, ולכן הרחקת מסה פי שניים מהציר מכפילה פי ארבעה את המומנט הנדרש להאצה. בציר ליניארי עם בורג כדורי גם הבורג עצמו, הצימוד והגלגלות מוסיפים התמד שהמנוע "מרגיש".
למה זה חשוב
- קובע את מומנט המנוע הנדרש להאצה ולבלימה (T = J·α), ולא רק את מומנט העומס הסטטי.
- יחס ההתמד בין העומס למנוע משפיע על יציבות הבקרה בסרוו; מקובל לשאוף ליחס של עד ≈10:1, ובמערכות דינמיות לפחות מזה.
- האנרגיה הקינטית של חלקים נעים צריכה להיבלם: במעצורים, בבלמים או בנגד בלימה.
- גלגל תנופה מנצל התמד כדי ליישר תנודות מהירות.
בעיות נפוצות ופתרונות
- מנוע שנבחר רק לפי מומנט העומס מתחמם או לא עומד בזמן המחזור → לחשב את ההתמד הכולל המוחזר לציר המנוע.
- ציר סרוו מרטט וקשה לכוונון → להקטין את יחס ההתמד בעזרת ממסרה (ההתמד המוחזר קטן בריבוע יחס ההעברה) או מנוע עם רוטור כבד יותר.
- מכה במעצור הקצה בעצירת חירום → לבחור בולמי זעזועים לפי האנרגיה הקינטית.
- חלקים נעים כבדים מדי → להקל בעזרת אלומיניום, כיסים ופרופילים חלולים, במיוחד רחוק מציר הסיבוב.
איפה משתמשים
- בחירת מנועי סרוו ומנועי צעד
- זרועות רובוט ומלקטים
- שולחנות מסתובבים ומחלקים
- מסועים עם עצירות תכופות
- גלגלי תנופה ומכבשים
נוסחאות ונתונים הנדסיים
J = m · r² / 2 , J = m · (R² + r²) / 2Jred = Jload / i²J = m · (p / 2π)²T = J · α| J | מומנט התמד מסה | kg·m² |
| m | מסה | kg |
| r, R | רדיוס פנימי וחיצוני | m |
| i | יחס העברה | – |
| p | פסיעת הבורג | m |
| T | מומנט | N·m |
| α | תאוצה זוויתית | rad/s² |
דוגמה: עגלה של 50 kg על בורג עם פסיעה של 10 mm: J = 50 · (0.01 / 2π)² ≈ 1.27·10⁻⁴ kg·m². האצה ל־3000 rpm תוך 0.1 s (α ≈ 3142 rad/s²) דורשת T ≈ 0.40 N·m, לפני הבורג, הרוטור והחיכוך.
נוסחאות בסיסיות להערכה ראשונית. לתכנון סופי יש לבדוק מול התקן ונתוני היצרן.
