In English

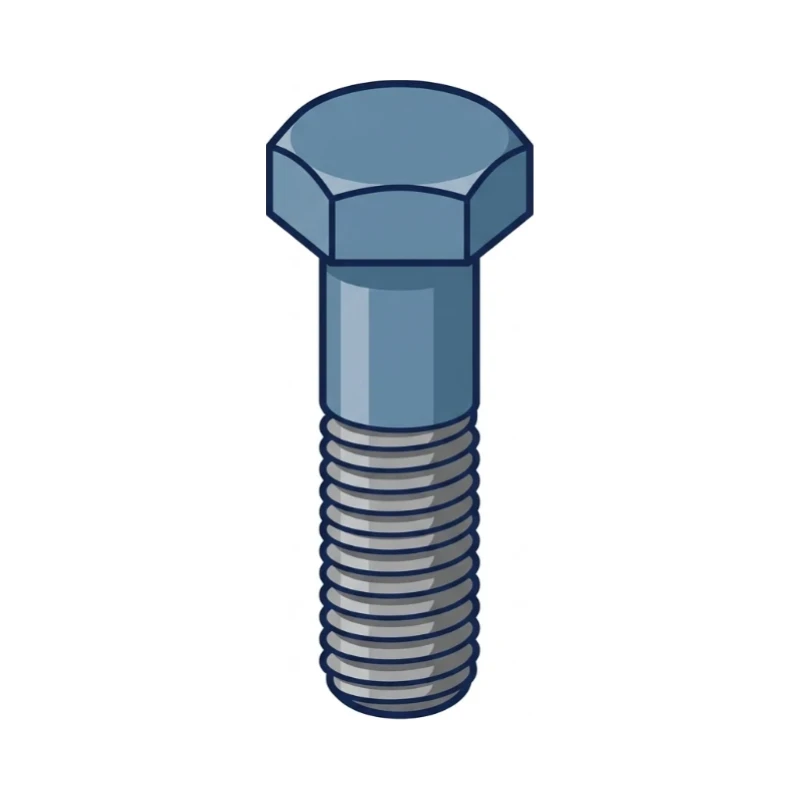

A threaded fastener with a six-sided head, tightened with a wrench and used with a nut or a tapped hole.
הסבר
זהו אמצעי ההידוק הנפוץ ביותר במבנים ובמכונות. בורג עם הברגה חלקית (Bolt) מעביר עומס גזירה טוב יותר בחלק הלא מוברג. בורג עם הברגה מלאה (Screw) גמיש יותר באורכים.
מה זה אומר בפועל
בחיבור קורת פלדה לעמוד מכניסים ברגי M16 עם דסקיות ומהדקים את האומים במפתח מומנט, בסדר קבוע. אם הברגים עובדים בגזירה, בוחרים בורג עם הברגה חלקית, כך שהחלק החלק יעבור במישור הגזירה. במכונות מבריגים בורג משושה גם ישירות לחור מתוברג בגוף.
למה זה חשוב
- קל להדק ולפרק בכלים רגילים, כולל מפתח מומנט.
- מאפשר מומנט הידוק גבוה.
- זמין בכל המידות, הדרגות והציפויים.
- מתאים לחיבורים מבניים ולמכונות כבדות.
בעיות נפוצות ופתרונות
- אין מקום למפתח → לתכנן מרווח לפי מידת המפתח וזווית הסיבוב שלו.
- ההברגה נמצאת במישור הגזירה → בורג עם הברגה חלקית באורך מתאים.
- השתחררות ברעידות → מתיחה מוקדמת מספקת ואמצעי נעילה.
- ערבוב DIN ו-ISO – מידת המפתח שונה בחלק מהמידות, למשל M10–M14 → לציין תקן אחד.
איפה משתמשים
- מבני פלדה
- מסגרות ותושבות מכונות
- אוגנים בצנרת
- ציוד הנדסי וחקלאי
- רכב ונגררים
נוסחאות ונתונים הנדסיים
Fp = Sp · AsFi ≈ 0.75 · FpFy = Re · As| Fp | עומס הוכחה – הכוח שהבורג עומד בו בלי עיוות קבוע | N |
| Sp | מאמץ הוכחה לפי דרגת החוזק (ISO 898-1) | MPa |
| As | שטח מאמץ של ההברגה | mm² |
| Fi | כוח הידוק (Preload) | N |
| Fy | כוח בגבול הכניעה | N |
| Re | גבול כניעה של הבורג | MPa |
- As – M6 / M8 / M1020.1 / 36.6 / 58.0 mm²
- As – M12 / M16 / M2084.3 / 157 / 245 mm²
- מפתח – M6 / M8 / M10 (ISO 4014/4017)10 / 13 / 16 mm
- מפתח – M12 / M16 / M20 (ISO)18 / 24 / 30 mm
- מפתח לפי DIN 931/933 הישןM10 – 17 mm, M12 – 19 mm
- Sp – דרגות 8.8 / 10.9 / 12.9≈ 580–600 / 830 / 970 MPa
דוגמה: בורג משושה M12 בדרגה 8.8 (As = 84.3 mm², Sp = 580 MPa): Fp = 580 · 84.3 ≈ 48.9 kN, וכוח ההידוק המומלץ הוא Fi ≈ 0.75 · 48.9 ≈ 36.7 kN.
נוסחאות בסיסיות להערכה ראשונית. לתכנון סופי יש לבדוק מול התקן ונתוני היצרן.
סרטון הסבר
סוגים נפוצים
- הברגה מלאה (DIN 933 / ISO 4017)
- הברגה חלקית (DIN 931 / ISO 4014)
- ראש עם צווארון (DIN 6921)
