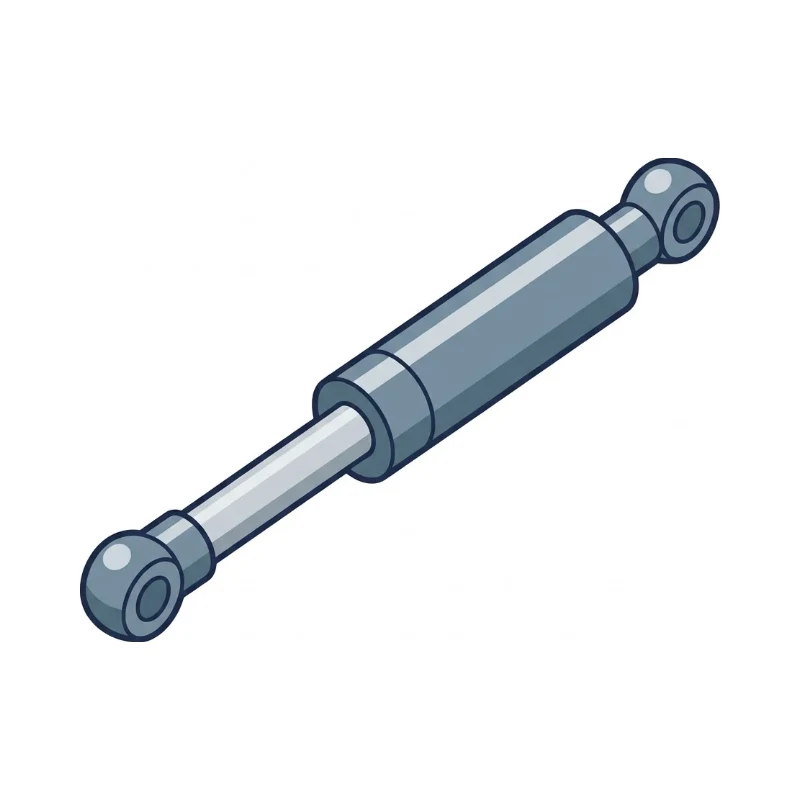

A sealed cylinder of pressurized nitrogen providing near-constant force for lifting and holding lids and hatches.
הסבר
בוחרים אותה לפי מהלך, אורך כולל, כוח (בניוטון) וסוג החיבור בקצוות. יש דגמים ננעלים, ויש דגמים עם ריסון בסוף המהלך. מרכיבים אותה כשהמוט פונה כלפי מטה, כדי שהשמן ישמן את האטם.
מה זה אומר בפועל
במכסה מכונה שנפתח כלפי מעלה, בוכנת הגז מחוברת בקצה אחד לגוף ובשני למכסה. בפתיחה היא דוחפת ומאזנת את משקל המכסה, כך שהמפעיל צריך להפעיל כוח קטן. מזווית מסוימת המכסה נשאר פתוח לבד, ובסגירה הבוכנה מאטה אותו.
למה זה חשוב
- מקלה על פתיחת מכסים ודלתות כבדים – ארגונומיה ובטיחות.
- כוח כמעט קבוע ומהלך ארוך בגודל קטן.
- ריסון מובנה בסוף המהלך מונע טריקה.
- רכיב מדף זמין מספקים רבים.
בעיות נפוצות ופתרונות
איפה משתמשים
- מכסים ודלתות של מכונות
- תאי מטען ברכב
- ריהוט – מיטות וארונות
- ציוד רפואי
- חלונות ופתחי שירות
נוסחאות ונתונים הנדסיים
כוח נדרש להחזקת מכסה (בקירוב, בתנוחה הקריטית)
F ≈ m · g · L / (N · a)יחס התקדמות (פרוגרסיה)
k = F2 / F1| F | כוח של בוכנת גז אחת | N |
| m | מסת המכסה | kg |
| L | מרחק אופקי מהציר למרכז הכובד | mm |
| N | מספר בוכנות גז | – |
| a | זרוע הבוכנה סביב ציר הסיבוב באותה תנוחה | mm |
| F1 | כוח במצב פתוח | N |
| F2 | כוח במצב לחוץ | N |
ערכים מקובלים
- יחס התקדמות טיפוסי≈ 1.2–1.5
- השפעת טמפרטורה≈ 3.5% שינוי בכוח לכל 10°C
- התקנההמוט כלפי מטה, כדי שהשמן ישמן את האטם
דוגמה: מכסה של 20 kg שמרכז הכובד שלו 300 mm מהציר, עם שתי בוכנות גז בזרוע 100 mm: F ≈ 20 · 9.81 · 300 / (2 · 100) ≈ 294 N לכל בוכנה, ולכן בוחרים בוכנות של כ־300 N.
נוסחאות בסיסיות להערכה ראשונית. לתכנון סופי יש לבדוק מול התקן ונתוני היצרן.
