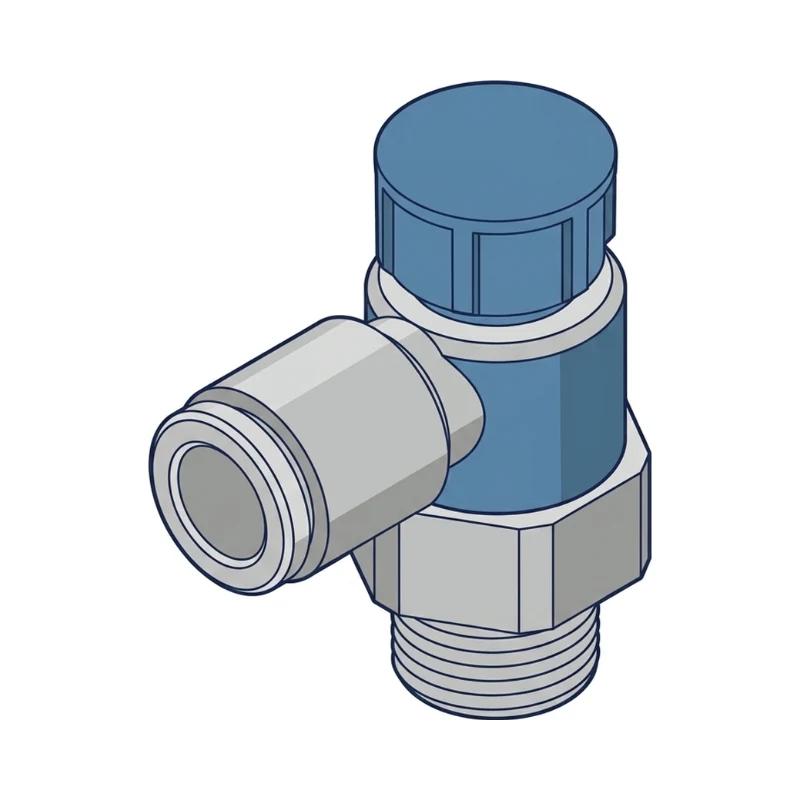

A valve restricting airflow to control actuator speed, usually with a bypass check valve.
הסבר
הסוג הנפוץ הוא חונק עם שסתום חד-כיווני, שמווסת זרימה בכיוון אחד בלבד. מקובל לחנוק את האוויר שיוצא מהבוכנה (Meter-out), כי כך התנועה יציבה וחלקה יותר.
מה זה אומר בפועל
בוכנה דו-פעולתית שנעה במהירות מלאה מכה בסוף המהלך. מתקינים על שתי היציאות שלה וסתי זרימה עם חד-כיווני, וסוגרים אותם עד שהתנועה איטית וחלקה. האוויר הנכנס עובר בחופשיות דרך החד-כיווני, והאוויר שיוצא מהצד השני עובר דרך החנק. כך נשאר בצד היוצא לחץ נגדי, והבוכנה לא קופצת.
למה זה חשוב
- מאפשר לכוון בנפרד את מהירות ההתקדמות ואת מהירות החזרה.
- מקטין מכות בסוף המהלך ומאריך את חיי הבוכנה והמתקן.
- חניקת האוויר היוצא נותנת תנועה יציבה יותר גם כשהעומס משתנה.
- זול ופשוט להתקנה ולכוונון בשטח.
בעיות נפוצות ופתרונות
- חניקת האוויר הנכנס בבוכנה דו-פעולתית גורמת לתנועה קופצנית (Stick-Slip) → חונקים את האוויר היוצא.
- בבוכנה חד-פעולתית אין אוויר יוצא בצד הקפיץ → שם חונקים את האוויר הנכנס.
- מהירות נמוכה מאוד אינה יציבה בגלל דחיסות האוויר → מוסיפים בולם הידראולי או עוברים למפעיל חשמלי.
- וסת שהותקן בכיוון הפוך → בודקים את חץ הסימון לפני ההרכבה.
איפה משתמשים
- בוכנות פנאומטיות במכונות אוטומציה
- תופסנים ושולחנות הזזה
- דלתות פנאומטיות
- מכונות אריזה
- מתקני לחיצה והרכבה
נוסחאות ונתונים הנדסיים
ספיקת אוויר חופשי לבוכנה
Q = A · v · (p + 1) · 60 / 10⁶ספיקה דרך פתח (נוזל)
Q = Cd · A0 · √(2 · Δp / ρ)| Q | ספיקה (בבוכנה: אוויר חופשי) | L/min ; m³/s |
| A | שטח הבוכנה | mm² |
| v | מהירות הבוכנה | mm/s |
| p | לחץ עבודה (מד) | bar |
| Cd | מקדם ספיקה של הפתח | – |
| A0 | שטח הפתח | m² |
| Δp | הפרש לחצים על הפתח | Pa |
| ρ | צפיפות | kg/m³ |
ערכים מקובלים
- בוכנה דו־פעולתיתויסות ביציאת האוויר (Meter-out)
- Cd פתח בעל שפה חדה≈ 0.6–0.65
דוגמה: בוכנה Ø32 (A ≈ 804 mm²) שנעה ב־200 mm/s בלחץ 6 bar: Q = 804 · 200 · 7 · 60 / 10⁶ ≈ 67.5 L/min אוויר חופשי, וזו הספיקה שהווסת צריך להעביר.
נוסחאות בסיסיות להערכה ראשונית. לתכנון סופי יש לבדוק מול התקן ונתוני היצרן.
