The process of measuring an existing part or assembly and recreating its model and drawings without access to the original documentation.
הסבר

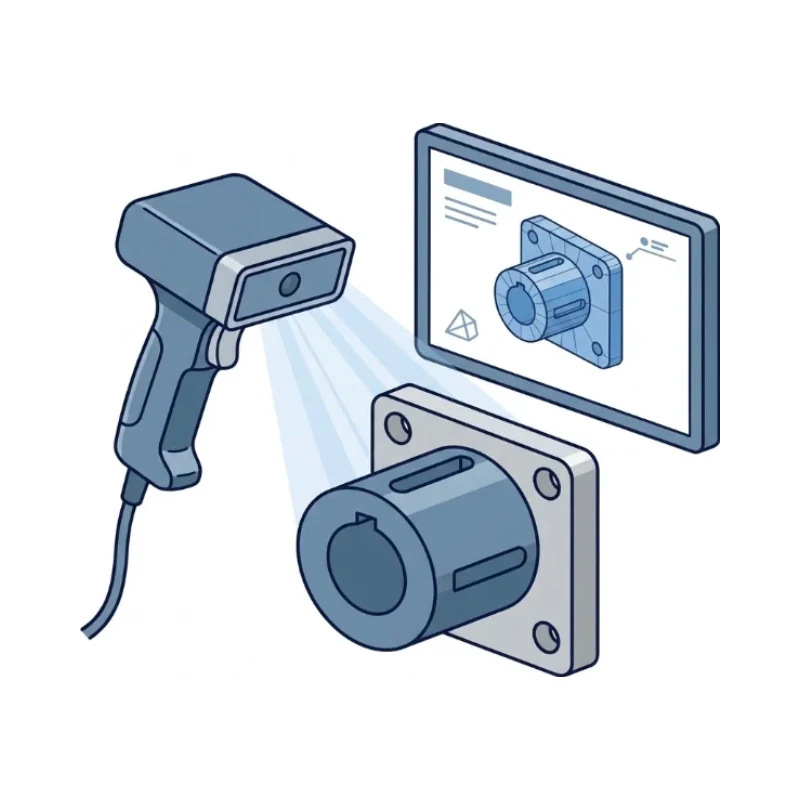

משתמשים בה כשחלק חילוף לא זמין, כשהשרטוטים אבדו או כדי לשפר מוצר קיים. המדידה נעשית במד זחיח ומיקרומטר, במכונת CMM או בסורק תלת ממדי, ואחר כך מנתחים סבולות, חומר וכוונת התכן. צריך לשים לב לזכויות קניין רוחני לפני העתקה של מוצר מסחרי.
מה זה אומר בפועל
במשאבה ותיקה במפעל נשבר אימפלר, והיצרן כבר לא קיים. מודדים את החלקים במד הזזה, במיקרומטר ובמדי רדיוס, או סורקים את החלק בסורק, ובונים מודל CAD נקי. משווים מידות לחלקים המחוברים כדי להבין את ההתאמות, מזהים את החומר בבדיקה, ומכינים שרטוט עם סבולות שמתאימות לתפקוד ולא רק למה שנמדד.
למה זה חשוב
- שחזור חלקי חילוף כשאין תיעוד או ספק.
- בסיס לשדרוג ולשיפור של מוצר קיים.
- תיעוד של ציוד ותיק במפעל לצורכי תחזוקה.
בעיות נפוצות ופתרונות
- העתקת מידות של חלק שחוק כמו שהן → החלק החדש לא מתאים; מסיקים את המידה המקורית ומעגלים למידות ולהתאמות סטנדרטיות.
- אין מידע על חומר וטיפול תרמי → כשל מוקדם; מבצעים בדיקת קשיות וניתוח הרכב.
- סריקה שנשארת רשת משולשים → אי אפשר לייצר ממנה בקלות; בונים מחדש מודל פרמטרי.
- זכויות קניין רוחני → בודקים פטנטים וזכויות לפני ייצור מסחרי.
איפה משתמשים
- חלקי חילוף למכונות ותיקות
- תיעוד מחדש של ציוד
- שיפור מוצרים קיימים
- התאמה לרכיבים של יצרן אחר
- בקרת איכות מול מודל
- שחזור תבניות
