An opening shaped to control the speed, direction and shape of a fluid jet.
הסבר
באוטומציה משתמשים בנחירי אוויר לניקוי ולייבוש, ובנחירי ריסוס לשטיפה ולקירור. נחירי אוויר חסכוניים (Amplifying) מושכים אוויר מהסביבה ומקטינים את צריכת האוויר הדחוס.
מה זה אומר בפועל

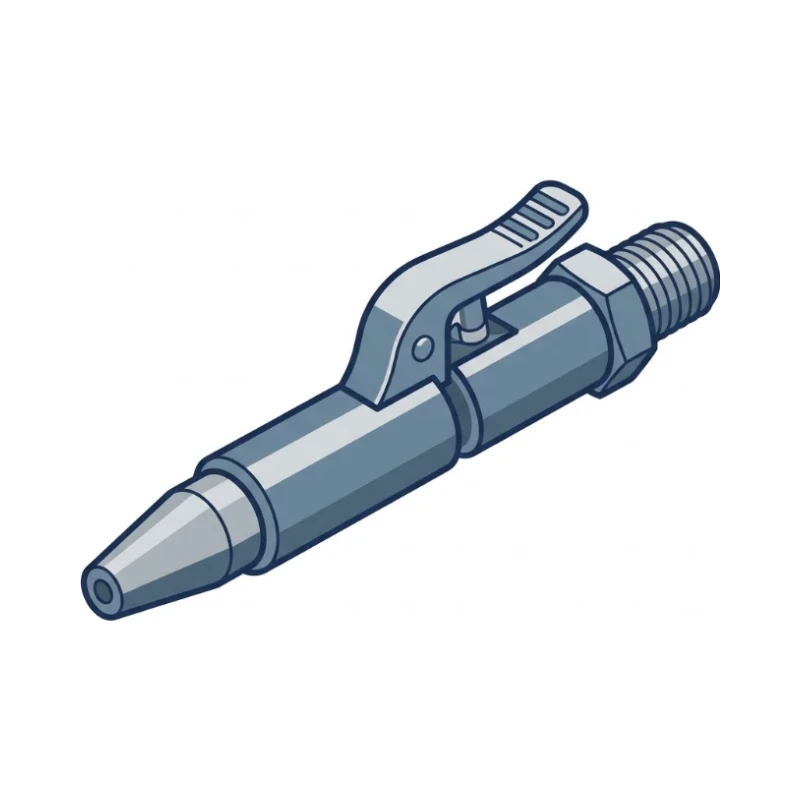

בסוף מסוע, אחרי שטיפה, מותקנים שני נחירי אוויר שמנשבים על הבקבוקים ומסירים טיפות. נחיר פשוט הוא צינור עם פתח קטן, שצורך הרבה אוויר ומרעיש. נחיר שטוח מעוצב מפזר את האוויר בפס רחב, ונחיר מגביר יוצר זרם ראשי דק שגורר איתו כמות גדולה של אוויר מהסביבה. בריסוס נוזל, צורת הפתח קובעת אם תתקבל אלומה מלאה, חלולה או מניפה שטוחה.
למה זה חשוב
- מכוון את הזרם בדיוק לאן שצריך, וכך חוסך אוויר דחוס ונוזלים.
- נחירים מעוצבים מורידים את הרעש ביחס לצינור פתוח, ועוזרים לעמוד בדרישות רעש.
- צורת הזרם וגודל הטיפות קובעים את איכות השטיפה, הקירור או הציפוי.
- נחירי בטיחות מגבילים את הלחץ בקצה כשהיציאה נחסמת בגוף.
בעיות נפוצות ופתרונות
איפה משתמשים
- ייבוש וניפוח אחרי שטיפה
- ניקוי שבבים במכונות CNC
- ריסוס קירור ושימון
- קווי צביעה וציפוי
- שטיפת מכלים בתעשיית המזון
- דחיית מוצרים פגומים מהמסוע בנשיפה
נוסחאות ונתונים הנדסיים
Q = Cd · A · √(2 · Δp / ρ)v = Cv · √(2 · Δp / ρ)Q2 = Q1 · √(p2 / p1)| Q | ספיקה | m³/s |
| Cd | מקדם ספיקה | – |
| A | שטח פתח היציאה | m² |
| Δp | הפרש הלחצים על הזרבובית | Pa |
| ρ | צפיפות הנוזל | kg/m³ |
| Cv | מקדם מהירות (≈ 0.95–0.98) | – |
| v | מהירות היציאה | m/s |
- Cd פתח בעל שפה חדה≈ 0.6–0.65
- Cd זרבובית מעוגלת≈ 0.95–0.98
דוגמה: זרבובית מים עם פתח Ø2 mm (Cd ≈ 0.7) ב־3 bar: Q = 0.7 · 3.14·10⁻⁶ · √(2 · 3·10⁵ / 1000) ≈ 5.4·10⁻⁵ m³/s ≈ 3.2 L/min. העלאת הלחץ ל־5 bar תיתן 3.2 · √(5/3) ≈ 4.1 L/min.
נוסחאות בסיסיות להערכה ראשונית. לתכנון סופי יש לבדוק מול התקן ונתוני היצרן.
