Removing sharp edges and small burrs left by machining, cutting or punching.
הסבר
הגרד מסוכן לידיים, מפריע להרכבה ופוגע באטמים. בשרטוט נהוג לכתוב הערה כללית: "הסר גרדים ושבור פינות חדות 0.2–0.5 מ"מ".
מה זה אומר בפועל

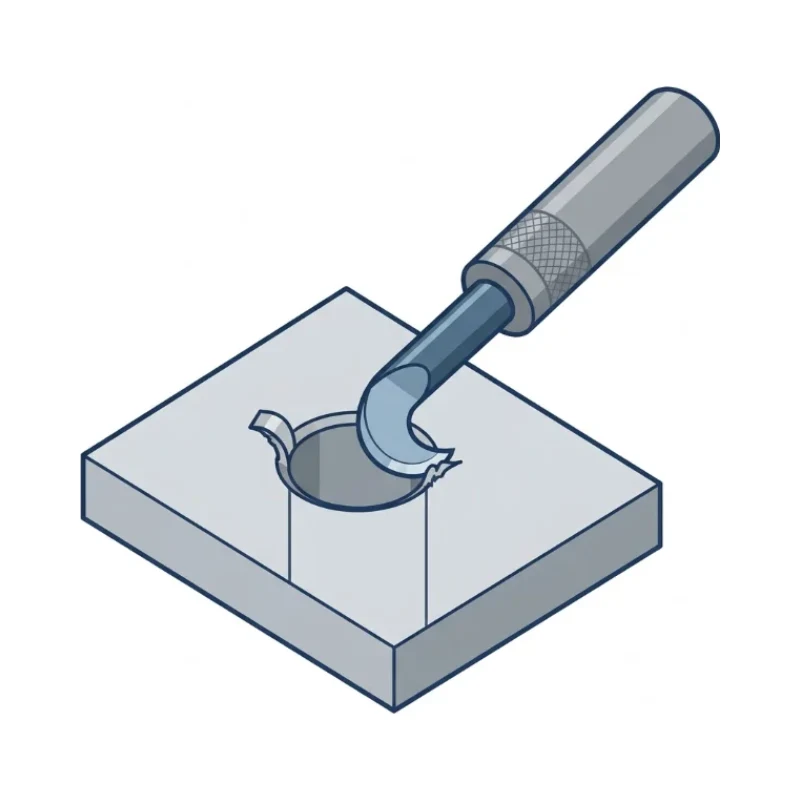

אחרי כרסום, בשפת כל משטח נשאר רכס דק של חומר מקופל. בעבודה ידנית מסירים אותו בכלי עם להב מסתובב, בפצירה או בנייר שיוף. בייצור סדרתי משתמשים בתוף רטט עם אבנים, בהברשה או בכלי שיפוע במכונת ה־CNC עצמה. בחורים מצטלבים פנימיים משתמשים בכלים מיוחדים או בתהליך תרמי או אלקטרוכימי.
למה זה חשוב
- בטיחות: שפות חדות חותכות ידיים בהרכבה ובשימוש.
- גרד שנשאר מתנתק אחר כך ונכנס למסבים, לשסתומים ולמערכות הידראוליות.
- מאפשר הרכבה תקינה ומונע חיתוך של טבעות O בזמן ההכנסה.
בעיות נפוצות ופתרונות
- אין דרישה בשרטוט → כל ספק מבין אחרת; מוסיפים הערה כללית, ובמקומות קריטיים מציינים שיפוע מדויק.
- גרד בחורים מצטלבים במערכת הידראולית → קשה לראות ולהסיר; דורשים בדיקה ושטיפה, ומתכננים גישה לכלי.
- הסרה אגרסיבית בפינות תפקודיות → פגיעה במידות; מציינים פינות שחייבות להישאר חדות.
- גרד בצד היציאה של ניקוב פח → מציינים בשרטוט את כיוון הניקוב ואת הצד שבו מותר גרד.
איפה משתמשים
- חלקי עיבוד שבבי
- חלקי פח אחרי ניקוב וחיתוך
- רכיבים הידראוליים
- חלקים לרפואה ולמזון
- גלגלי שיניים
- חלקים לפני ציפוי או צבע
